Зубчатые ремни — гарант экономичной и стабильной работы авто при любых нагрузках

Приводные зубчатые ремни все чаще используются в современном производстве благодаря своей восприимчивостью к износу, а также качественным материалам, из которого они производятся. Но какую же роль приводной зубчатый ремень играет в автомобилестроении? Об этом мы расскажем ниже. Характеристики, которыми обладают приводные резиновые и полиуретановые зубчатые ремни, их маркировка, а также разновидности описаны в этой статье.

Характеристика

На сегодняшний день приводные зубчатые ремни (как полиуретановые, так и резиновые) повсеместно используются в автомобильном производстве. И не мудрено, ведь они включают в себя основные преимущества как цепных, так и ременных передач. Собственно, это и является главной причиной их популярности.

Белый зубчатый ремень
Белый зубчатый ремень

Как показывает практика, зубчатый ремень оптимально подходит для передачи больших мощностей в промышленных силовых, а также автомобильных приводах. Такое компонент очень надежен в использовании, если он качественного производства. Действительно, на практике коэффициент полезного действия может составлять 99%. Такая продукция без проблем может функционировать в самых различных системах с высокими нагрузочными свойствами и частотой вращения.

Конструкция

Для начала рассмотрим конструкцию ремней: они имеют несколько слоев, изготовленных из различных материалов:

  1. Главный слой — это несущий. Именно он обеспечивает наиболее максимальную прочность ремешка, а также свойство невозможности изменения его размеров и габаритов. Несущий слой изготавливается из корда, который, в свою очередь, может быть выполнен из железа, кевлара или стекловолокна. Все зависит от предназначения элемента.
  2. Второй слой обычно производится из полиуретана или резины. По утверждению производителей, эти компоненты придают гибкости и эластичности ремешкам.
  3. Третий слой выполняется из нейлона, а также прочих стойких синтетических материалов. Именно третий слой позволяет снизить показатели износа и способствует улучшению характеристик и свойств ремешка. Кроме того, он в целом способствует увеличению его ресурса службы.

В один ремень все эти три слоя могут быть объединены только путем вулканизации. Эксплуатация элементов увеличенной стойкости дает возможность использовать ремешки в больших температурных диапазонах, начиная от -40 и заканчивая 100 градусами Цельсия.

Преимущества

Черный ремень на шкиве
Черный ремень на шкиве

Недостатков эта продукция практически не имеет. Исключением может быть только некачественно выполненный зубчатый ремень, но при правильном производстве, если все соответствует стандартам, это навряд ли произойдет.

Итак, рассмотрим преимущества:

  1. Высокий показатель КПД, а также наиболее оптимальная передача мощности. Приводной резиновый или полиуретановый ремень обычно эксплуатируется с целью достижения высоких скоростей и увеличения производительности. Эти показатели удается достичь благодаря специальному составу материала, из которого он изготовлен, а также торцевым граням. Поскольку торцевые грани открыты, приводной ремешок гораздо лучше прилегает к шкиву, таким образом получая наиболее эффективную для функционирования форму.
  2. Высокий показатель гибкости. Полиуретановые приводные зубчатые ремни, как вы могли понять, оснащены фасонными зубчиками. Эти зубья позволяют снизить вероятность перелома ремешка в месте, где наиболее высокое напряжение. В результате этого ремешки могут использоваться на валах с меньшим диаметром, это совершенно безопасно для них. В целом же традиционные клиновые ремешки не подходят для обратного прогиба, что становится причиной растяжки внутренних слоев, соответственно — элемент более быстро изнашивается. Если же приводные зубчатые ремни оснащены зубчиками с обеих сторон, то это позволяет увеличить показатель гибкости, что дает возможность функционировать им на разных направлениях.
  3. Снижение расстояний между валами. При использовании полиуретановых приводных ремешков допускается небольшие межцентровые расстояния между валами, в результате чего значительно возрастает скорость элемента, а также передаваемый им показатель мощности.
  4. Как сказано выше, немаловажным преимуществом является повышенный интервал технического обслуживания. При максимальной точности длины практически все современные производители гарантируют потребителями стабильность показателя натяжки, а также более долгий ресурс эксплуатации. Соответственно, это позволяет увеличить интервал технического и диагностического обслуживания, а также ресурс работы ремешка в целом.
  5. Самый минимальный показатель вибраций, если нагрузки прерывистые, а проскальзывание в системе отсутствует. Как показывает практика, при свободном хождении ремешка на валу работа шкивов может быть стабилизирована. Кроме того, при этом практически не чувствуются вибрации, а проскальзывание отсутствует напрочь.
  6. Наиболее высокий ресурс эксплуатации. На практике приводные полиуретановые или резиновые ремешки довольно просты в обслуживании и позволяют достичь очень долгого ресурса эксплуатации. Даже в том случае, если нагрузки часто меняются.

Применение

Полиуретановые приводные ремешки используются не только в автомобилестроении, но и во всех без исключения сферах промышленной деятельности. Начиная от мини-приводов в небольшом производстве и заканчивая высокомощными приводами в области строительства и деревообработки. Ну и, разумеется, в автомобильных приводах. Главное условие конструкции, в которой будет применяться компонент — это соблюдение основного усилия, а также заданное расположение шкивов.

Маркировка

Теперь что касается маркировки.

По категориям, в частности, по типу изготовляемого материала, зубчатые ремешки подразделяются на:

  • полиуретановые;
  • резиновые;
  • сборочные.

Каждый из этих типов имеет свою маркировку размеров. Все они предоставлены в таблицах ниже.

Разновидности

Рассмотрим разновидности данных компонентов, которые можно сегодня найти в продаже.

Плоскозубчатые

Плоскозубчатые ремешки являются одними из наиболее распространенных в автомобильном производстве.

Их зубья могут быть выполнены в нескольких различных формах, в частности:

  • трапециевидную, которая может быть как стандартной, так и широкой;
  • полугруглую;
  • а также сложную эвольвентную.

Такие компоненты являются наиболее популярными в результате свойств повышенной гибкости, высокого коэффициента полезного действия при функционировании в больших диапазонах передаваемых мощностей. Кроме того, плоскозубчатые ремни имеют хороший показатель синхронности даже наиболее повышенных скоростях вращения валов.

Двухсторонние

Двусторонние ремешки являются менее популярными и распространенными, чем плоскозубчатые. Тем не менее, они отлично справляются со всеми возложенными на них функциями. В частности, они используются в приводах и механизмах, работающих на высоких скоростях и больших крутящих моментах. Помимо прочего, они могут использоваться в приводах с противоположным ходом.

Такие характеристики являются немаловажными, поскольку именно они определяют эффективность от эксплуатации ремешка. Также следует отметить, что ремни могут использоваться и с целью передачи противоходного направления вращения. Помимо этого они отлично справляются со своими задачами и при работе в приводах, функционирующих на небольших и средних оборотах.

Бесшумные или малошумящие

По факту такие ремни являются малошумными, но некоторые называют их бесшумными. Как вы могли догадаться, это обусловлено низким уровнем шума, сопровождающимся при работе ремня.

Такая продукция производится из полиуретана и обширно используется:

  • в линейных приводах и установках;
  • в транспортировочных механизмах и устройствах;
  • в подъемных агрегатах и на производстве;
  • в моечных установках и так далее.

Считаете ли вы зубчатые ремни надежными?

Опрос
Загрузка ... Загрузка ...

Приводные ремни с профилем HDT

Зубчатые ремешки с данным профилем обычно применяются в двигателях с довольно высоким моментом вращения. В результате того, что полукруглый профиль зубчика позволяет обеспечить наиболее эффективный показатель передачи мощности, ресурс эксплуатации таких ремешков значительно увеличивается. Кроме того, на это влияют и корды, выполненные из стекловолокна, поскольку позволяют удержать изначальный вид и размеры ремня при всем сроке эксплуатации. Также следует отметить, что эти ремешки выпускаются в нескольких вариантах, в частности, имеется в виду шаг между зубчиками.

С профилем STS/STD

Зубчатые элементы с таким профилем позволяют передавать от шкива к шкиву увеличенные крутящие моменты с высокой точностью передачи движения. Также следует отметить, что они обладают невысокой шумностью при эксплуатации и довольно-таки высоким ресурсом службы.

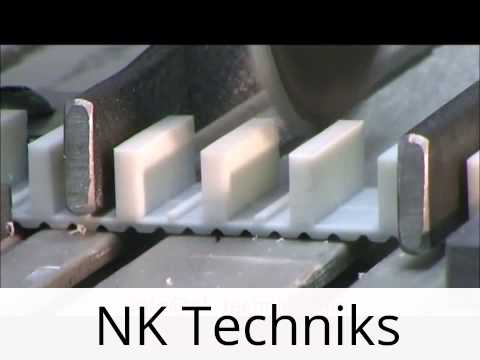

Видео «Стыковка ремней»

Как происходит стыковка ремней — смотрите на видео.
