Изучаем типы и принцип работы автомобильного автономного отопителя салона

Каждый автомобиль оборудуется печкой, предназначение которой заключается в отоплении салона машины в зимнее время года, а также в его обдуве в жару. Однако, далеко не во всех транспортных средствах отопитель салона может эффективно, а главное — быстро прогреть машину. В таких случаях автовладельцам приходится искать другие варианты для обогрева, и одним из таковых является автономный отопитель. Подробнее о таких устройствах мы расскажем ниже.

Устройство и принцип работы системы отопления автомобиля

Любая автомобильная печка, вне зависимости от модели машины, состоит из следующих компонентов:

  • радиатор;
  • магистрали, по которым циркулирует хладагент;
  • термостат;
  • воздуходувы;
  • управляющий модель, расположенный в салоне;
  • вентилятор;
  • заслонки.

Как работает система отопления в авто? За центральной консолью располагается радиаторный узел, к которому подключены две магистрали, передающие хладагент в устройство. Сам расходный материал циркулирует благодаря насосу. После прогрева мотора до необходимой температуры в системе осуществляется тепловой обмен — хладагент охлаждает ДВС, забирая от него тепло и впоследствии поступая в радиаторный узел. Последний прогревается, как бытовая батарея.

С помощью вентилирующего устройства происходит прогон холодного воздушного потока через радиаторный узел, в результате чего опять осуществляется обмен теплом. Теперь радиатор отдает тепло воздуху, который, в свою очередь, его охлаждает. Горячий воздушный поток поступает в салон транспортного средства, а охлажденный антифриз вновь попадает в силовой агрегат и охлаждает его. Этот вариант отопительной системы считается одним из наиболее эффективных, а также распространенных.

Для эффективного прогрева салона в холодное время года из воздуходувов отопителя должен выходить горячий воздушный поток температурой примерно 30 градусов. Это даст возможность не только хорошо прогреть машину, но и предотвратить запотевание окон. Мощность работы печки регулируется при помощи управляющего блока, расположенного на центральной консоли, обычно под магнитолой (автор видео — канал exxperts).

Типы автономных отопителей

Между собой автономные отопительные устройства можно разделить на такие виды:

  1. Воздушные. Такие изделия лучше всего использовать для прогрева домика на колесах или автомобилей с большим салоном. Воздушные отопители для автомобиля — это наиболее эффективный вариант.
  2. Водяные. Основным достоинством таких изделий является то, что она не только осуществляют прогрев воздушного потока, но и позволяют поддерживать оптимальную температуру работы мотора. Это, в свою очередь, дает возможность облегчить холодный пуск. Что касается недостатков, то их использование способствует увеличенному расходу горючего, а также электрической энергии, поскольку они не только греют воздух, но и силовой агрегат. Для использования таких изделий необходимо дополнительно ставить аккумулятор и радиатор.

Помимо этого, изделия делятся между собой по методу получения тепла — отопители могут быть топливными, работающими на бензине или дизеле, газовыми, а также электрическими. В топливных системах получение тепла обеспечивается путем сжигания горючего (автор видео — канал MrValerman).

Популярные модели

Вкратце рассмотрим несколько наиболее популярных вариантов автономных отопителей:

  1. Вэбастро Эйртоп 2000. Под этой линейкой выпускается несколько моделей девайсов, мощность которых составляет 2 кВт, работают такие системы от различных видов горючего. В таких устройствах предусматривается возможность регулировки температурного режима, а также скорости подачи воздушного потока. Во время работы узел будет потреблять не более 4 ампер в час, так что автомобиль должен быть оборудован дополнительной батареей, причем ее емкость должна быть не менее 75 Ач.
  2. Планар 4Д. Дизельный девайс воздушного типа, мощность которого составляет 4 кВт, также оснащается регулировочным блоком для изменения температуры и скорости обдува. Данная модель должна использоваться в машинах с 12-вольтовой бортовой сетью, для грузовиков и автобусов используются модели Планар 4Д-24. Потребление тока у него аналогичное — не более 4 ампер — поэтому АКБ, емкость которой составляет от 150 Ач и выше, вполне хватит для нормальной работы изделия.
  3. Труматик Е2400. Это — газовая автономная печка, работающая на мощности 2.5 кВт. При работе на максимальной мощности система будет потреблять около ста грамм сжиженного газа за один час. При этом ей потребуется не более 2 ампер тока для нормальной работы. Оптимальным вариантом использования этой модели являются небольшие фургоны, а также кабины грузовых автомобилей.
  4. Гидроник, в частности, речь идет о модели В4W SC. Это водяное жидкотопливное изделие работает на бензине. Имеется регулятор мощности от 1.5 до 4.5 квт. Допускается к использованию в транспортных средствах, объем двигателей которых составляет не более 2 литров. Устройство должно потреблять в районе 2-4 квт за час, так что на протяжении 15 часов беспрерывной работы девайс посадит АКБ емкостью 75 Ач.

Инструкция по установке автономного отопителя на автомобиль своими руками

Как произвести установку девайса своими руками:

  1. В первую очередь нужно полностью ознакомиться с инструкцией по монтажу и эксплуатации, которая идет в комплекте. Удостоверьтесь в том, что у вас есть все необходимое оборудование. Если чего-то не хватает, то дополните комплект и приступайте к установке.
  2. Затем нужно обозначить место, где будет установлен девайс, а также способ его фиксации.
  3. Далее, вам необходимо продумать укладку топливопровода, а также проводов для подключения. Как правило, наши соотечественники подключают автономные устройства к бензобакам своих машин, но при необходимости всегда можно дополнительно установить еще один бак. Его объем может составлять от 1 до 5 литров. Функцию топливопровода может выполнять медная либо стальная труба, ее толщина должна быть в районе 3-5 мм. Если укладка металлической трубки по определенным причинам невозможна, то вам подойдет резиновый топливный патрубок, его диаметр должен быть небольшим.
  4. После того, как будет определена конфигурация магистралей, производится укладка патрубков с дальнейшей фиксацией при помощи хомутов либо саморезов, либо того и другого. Учтите, что отверстия под саморезы необходимо сразу же обработать антикоррозийным составом.
  5. После выполнения этих действий производится укладка электрических проводов, в данном случае необходимо обязательно установить предохранительное устройство. Также устанавливается и выключатель. Вам необходимо будет найти место в салоне для установки управляющего модуля, если есть место в центральной консоли, то панель можно вмонтировать в нее.
  6. Далее, производится укладка коаксиального воздуховода-дымохода. В том случае, если этой детали нет в комплекте, то вместо нее можно использовать подающий воздушный патрубок, а также магистраль отвода отработанных газов. В обязательном порядке необходимо зафиксировать патрубки на кузове автомобиля и убедиться в том, что их расположение не будет мешать перемещению по салону авто. В противном случае есть вероятность, что патрубок может быть случайно задет.
  7. Затем производится установка, фиксация и подключение обогревательного устройства. Если вы используете водяной отопитель, то в соответствии с инструкцией необходимо подключить этот узел к охладительной системе. Сделав это, нужно запустить мотор и удостовериться в том, что нет утечек антифриза.
  8. Теперь вам нужно будет проверить патрубок, подающий горючее, на предмет утечек. Если утечки имеются, от них нужно избавиться. Затем активируйте отопитель и проверьте уровень потребляемого тока. В том случае, если он значительно превышает то, что указан в сервисной книжке (более, чем на 20%), то нужно заняться поиском причины, чтобы не столкнуться с проблемой севшего аккумулятора. Проверьте работу отопителя.

Фотогалерея «Монтаж отопителя»

Цена вопроса

Стоимость автономного отопителя полностью зависит от конкретного производителя, типа устройства, его функциональных характеристик. Один из самых доступных и качественных вариантов — Планар 4Д — его цена в среднем составляет около 19-20 тысяч рублей. Стоимость изделий средней ценовой категории, таких как Гидроник или Вэбасто, составляет в районе 32-45 тысяч рублей. Более дорогие системы, такие как Труматик Е2400, обойдутся потребителю примерно в 100 тысяч рублей.

Голосование

Есть ли в вашем автомобиле автономный отопитель салона?

Загрузка ... Загрузка ...

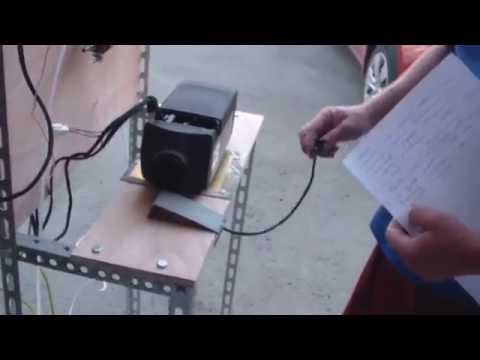

Видео «Принцип работы воздушного автономного отопителя»

Схематическое описание принципа действия воздушного отопительного устройства приведено в ролике ниже (автор — Александр Термокиров).
