Мастерим простую зарядку для автомобильного аккумулятора своими руками

Зарядка АКБ

Наверное, каждому автомобилисту знакома проблема севшего или полностью вышедшего из строя АКБ. Конечно, реанимировать автомобиль не так сложно, но как быть, если времени совсем нет, а ехать нужно срочно? Ведь не у каждого есть «зарядка». Из этого материала вы узнаете, как сделать зарядное устройство для автомобильного аккумулятора своими руками, какие есть виды.

Импульсные зарядки для АКБ

Зарядка АКБ с помощью фирменного ЗУ
Зарядка АКБ с помощью фирменного ЗУ

Не так давно зарядные устройства типа трансформатор встречались повсеместно, то сегодня найти такое ЗУ будет довольно проблематично. Со временем трансформаторы отошли на второй план, уступив позиции импульсным зарядкам. В отличие от трансформатора, импульсное ЗУ позволяет обеспечить полный заряд АКБ, но это достоинство не главное.

Для работы с трансформатором требовалась определенная сноровка, а вот с импульсными ЗУ довольно просты в эксплуатации. Кроме того, в отличие от трансформаторов, их стоимость более доступная. Также трансформатор характеризуется большими размерами, а габариты импульсных устройств более компактные.

Заряд АКБ импульсного девайса, в отличие от трансформатора, производится в двух этапах. Первый — это постоянство напряжения, второй — тока. Обычно в основе современных ЗУ лежат пусть и однотипные, но достаточно сложные схемы. Так что, если данный девайс выходит из строя, то автомобилисту, вероятнее всего, придется покупать новое.

Что касается кислотно-свинцовых АКБ, то эти батареи в принципе чувствительные к температуре. Если на улице зной, то уровень заряда должен составлять хотя бы половину, а если температура минусовая — то АКБ должен быть заряжен хотя бы на 75%. Иначе ЗУ попросту перестанет функционировать и понадобится его подзарядка. Для таких целей отлично подходят импульсные ЗУ 12 вольт, так как они не оказывают негативного воздействия на сам АКБ (автор видео — Артем Петухов).

Автоматические ЗУ для автомобильных аккумуляторов

Если вы — начинающий автомобилист, то вам лучше будет использовать автоматическое ЗУ для АКБ. Данные ЗУ оснащены богатым функционалом и защитными опциями, что позволяет предупредить водителя в том случае, если подключение будет некорректным. Кроме того, автоматическое ЗУ будет предотвращать подачу напряжения, если оно подключено неправильно. Иногда зарядка может самостоятельно рассчитываться уровень заряда и емкость батареи.

Схемы автоматических ЗУ оборудуются дополнительными приборами — таймерами, которые позволяют выполнять несколько разных задач. Речь идет о полной зарядке батареи, оперативной подзарядке, а также полном восстановлении АКБ. В том случае, когда задача будет выполнена, ЗУ сообщит об этом автомобилисту и автоматически отключится.

Как известно, если меры использования АКБ не соблюдаются, на пластинах батареи может возникать сульфитация, то есть соли. Благодаря циклу заряда-разряда вы сможете не только удалить соли, но и увеличить ресурс эксплуатации аккумулятора в целом. В целом стоимость современных зарядок на 12 вольт не особо высокая, поэтому приобрести такой девайс может каждый автомобилист. Но бывают случаи, когда устройство необходимо прямо сейчас, а зарядить аккумулятор — нет возможности. Можно попробовать сделать простое самодельное ЗУ на 12 вольт с амперметром и без, об этом мы расскажем далее.

Как сделать устройство самостоятельно

Как сделать простой самодельный выпрямитель на 12 вольт? Несколько способов приведены ниже (автор видео — Crazy Hands).

ЗУ для аккумулятора из блока питания ПК

Неплохое зарядное устройство для автомобильного аккумулятора своими руками на 12 вольт можно соорудить с применением рабочего блока питания от компьютера и амперметра. Данный выпрямитель с амперметром подойдет почти для всех батарей.

Почти каждый блок питания оборудуется ШИМом — рабочим контроллером на микросхеме. Чтобы правильно осуществить заряд батареи, необходимо около 10 тока (от полного заряда АКБ). Так что если у вас есть блок питания мощностью более 150 Вт, то можете использовать его.

  1. Из разъемов -5 вольт, -12 вольт, +5В и +12 В следует выпаять проводки.
  2. После этого выпаивается резистор R1, вместо него следует установить резистор на 27 кОм. Также от главного привода необходимо отсоединить 16 выход.
  3. Далее, с задней стороны БП нужно монтировать регулятор тока типа R10, а также пропустить два провода — сетевой и для подключения к клеммам. Перед тем, как сделать выпрямитель, желательно подготовить блок резисторов. Чтобы сделать его, вам необходимо просто параллельно подключить два резистора для измерения тока, мощность которых составит 5 Вт.
  4. Чтобы настроить выпрямитель на 12 вольт, на плату также нужно установить еще один резистор — подстроечный. Чтобы избежать возможных связей между электрической цепью и корпусом, удалите небольшую часть дорожки.
  5. Далее, на схеме необходимо облудить и запаять проводки на выводах 14, 15, 16 и 1. На выводах необходимо монтировать специальные зажимы, чтобы можно было зацепить клемму. Чтобы не перепутать плюс и минус, провода следует пометить, для этого можно применять изоляционные трубки.

Если зарядное устройство своими руками на 12 вольт будет использоваться только для зарядки АКБ, то амперметр и вольтмерт вам не потребуются. Использование амперметра позволит вам узнать точную информацию о том, в каком состоянии находится зарядка батареи. Если стрелочная шкала на амперметре не подходит, то можно начертить свою на компьютере. Распечатанная шкала устанавливается в амперметр.

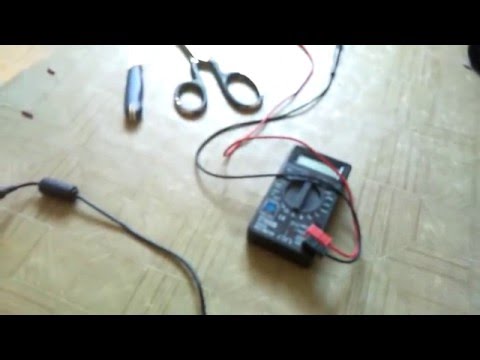

Простейшее ЗУ с использованием адаптера

Также можно сделать прибор, где основную функцию источника тока будет выполнять адаптер на 12 вольт. Такое устройство довольно простое, для его изготовления не требуется специальная схема. Следует учесть один важный момент — показатель напряжения в источнике должен соответствовать напряжению АКБ. Если эти показатели будут разниться, то зарядить аккумулятор вы не сможете.

  1. Возьмите адаптер, конец его провода следует обрезать и оголить до 5 см.
  2. Затем проводки с различными зарядами следует отодвинуть друг от друга, примерно на 35-40 см.
  3. Теперь на концы проводков следует установить зажимы, как и в предыдущем случае, их следует заранее обозначить, иначе впоследствии вы можете запутаться. эти зажимы поочередно подключаются к АКБ, только после этого можно будет включить адаптер.

В целом способ простой, но сложность метода состоит в том, чтобы выбрать правильный источник. Если в процессе зарядки вы замечаете, что батарея сильно нагревается, то необходимо прервать этот процесс на несколько минут.

Голосование

Можете ли вы сделать зарядное устройство для АКБ своими руками?

Загрузка ... Загрузка ...

ЗУ из бытовой лампочки и диода

Этот способ является одним из самых простых. Чтобы соорудить такое устройство, заранее подготовьте:

  • обычную лампу, приветствуется высокая мощность, поскольку она влияет на скорость зарядки (до 200 Вт);
  • диод, по которому ток проходит в одном направлении, к примеру, такие диоды установлены в зарядных устройствах для ноутбуков;
  • штекер и кабель.

Процедура подключения достаточно простая. Более подробная схема представлена на видео в конце статьи.

Заключение

Учтите, что для того, чтобы сделать качественное ЗУ, мало только прочитать эту статью. Необходимо обладать определенными знаниями и навыками, подробно ознакомиться с видеозаписями, представленными здесь. Неверно собранное устройство может испортить батарею. В продаже на автомобильном рынке можно встретить недорогие и качественные зарядные устройства, которые будут служить не один год.

Видео «Как соорудить ЗУ из диода и лампочки?»

Как правильно сделать зарядку такого типа — узнайте из видео ниже (автор видео — Dmitry Vorobyev).
