Датчик давления в шинах: безопасность водителя и пассажиров — в колесах

Автомобильные шины являются важным элементом автомобиля. Необходимо регулярно следить за давлением в шинах, чтобы обеспечить безопасность водителя и пассажиров. Для выполнения этой задачи предназначен датчик контроля давления в автомобильных шинах. Об устройстве датчика, принципе его работы и возможных неисправностях говорится в данной статье. Прилагаются фото и видео материалы.

Описание датчика давления в шинах

Датчик давления в шинах (ДДШ) – прибор, с помощью которого контролируется давление воздуха в шинах. Они реализуются ремкомплектом по 5 штук. ДДШ отличается типом крепления. Они могут быть внешние и внутренние.

Внешние дешевле, но ненадежные, так как надеваются на воздуховод резины. Второй тип монтируется вместо воздуховода внутрь диска. Через них осуществляется подкачка шин. Это надежные устройства, защищенные от внешних воздействий и аэробных нагрузок. Существуют как механические, так и электрические датчики обоих типов, которые отличаются конструкцией и принципом действия.

Виды комплектов для шин
Виды комплектов для шин

Принцип работы и функции

Самые простые датчики контроля давления – механические. Они представляют собой внешние колпачки, которые устанавливают вместо штатных. В них находится клапан, замеряющий давление воздуха в колесах. В зависимости от этого значения индикатор находится либо в зеленой зоне – давление в 2 бар, либо в желтой – до 1,7 бар, либо в красной – до 1,3 бар.

Электронные датчики боле сложного исполнения. В них встроены электронные чипы, которые необходимо прописать. С помощью чипов информация о давлении передается на дисплей. Самые простые электрические датчики контроля давления оснащены индикатором, который горит зеленым, если показатель в норме, и горит красным, если есть отклонения от нормы.

Современные автомобили оснащены универсальными TMPS – системой контроля давления в колесах. По европейским нормативам на каждой машине должна быть установлена система TMPS, работа которой обеспечивается датчиками. Датчики контроля давления устанавливаются на каждом диске, поэтому ремкомплект состоит из 4-х приборов. Пример ремкомплекта на фото.

Ремкомплект для установки системы TMPS
Ремкомплект для установки системы TMPS

Информация передается с помощью радиосигнала с периодичностью в 15 минут в спокойном состоянии и через 5 минут в движении. Обрабатывает сигналы система TMPS и выводит информацию на дисплей. На панели приборов в случае неполадок горит лампочка оповещения. Для питания ДДШ используются батарейки. Недостаток TMPS, что ее невозможно отключить. Поэтому, если сели батарейки горит контрольная лампочка. В этом случае батарейки нужно поменять.

В системе TPMS применяются внешние электронные датчики в виде колпачков, идущие в ремкомплекте. Они устанавливаются вместо штатных. Они не требуют балансировки, их легко устанавливать, что является их и плюсом, и минусом, так как вор легко их выкрутить. Герметичность обеспечивается только колпачком, что снижает их надежность.

Существуют ДДШ, вмонтированные в диски колес. Устройство устанавливается после разбортования шины на обод диска недалеко от ниппельного отверстия, что можно видеть на фото.

Прибор на диске
Прибор на диске

Шина устанавливается на место, балансируется с учетом ДДШ. Во время эксплуатации идет адаптация приборов. Минус таких устройств – сложность монтажа: их необходимо прописать, плюс – защищенность от воров, высокая герметичность системы.

Еще одним вариантом ДДШ являются микрочипы, которые монтируются внутрь шины при ее изготовлении. В памяти чипа заложена вся информация о шине (рекомендуемое давление, размерность, дата изготовления и др.). TPMS осуществляет контроль изменения давления воздуха в шинах. Если производилась подкачка или шиномонтаж, их нужно калибровать. Недостатком является неточность показаний при некоторых режимах движения и одноразовость использования, что ведет к удорожанию.

Неконтролируемое давление в шинах может привести к повышенному расходу топлива, преждевременному истиранию протектора и стать причиной ДТП.

Варианты накачки шин
Варианты накачки шин

Возможные неисправности и их признаки

Основная причина, по которой автоматические ДДШ выходят из строя, являются севшие батарейки. Для устранения этой проблемы нужно поменять батарейки. Возможна некорректная работа приборов после прокола шины и ее ремонта. Например, они могут выдавать на экран требования увеличить давление.

Для решения этой проблемы следует обнулить устройства контроля давления, то есть сбросить показания, и заново прописать после ремонта. Если это не помогло, то нужно обратиться в дилерский центр.

Второй часто встречающейся причиной являются механические повреждения, например, обламывается ниппель. Причиной поломки ниппеля чаще всего бывает плохое дорожное покрытие. Возможно повреждение ниппеля владельцем авто: если неаккуратно откручивать колпачок индикатора. Ремонт в этом случае невозможен, нужна замена исправными деталями. Обнаружить эти неисправности можно после визуального осмотра.

Показания на приборной доске
Показания на приборной доске

Если горит индикатор, а давление нормальное, то нужно сбросить показания, путем обнуления прибора или прописать заново. Для этого при заглушенном двигателе включить зажигание и, не заводя мотор, жать кнопку SET до появления звукового сигнала. Таким образом, можно сбросить показания, после чего устройство будет выдавать правильные показания. Чтобы прописать устройство, можно обратиться в сервисный центр.

Если обнаружены механические повреждения ДДШ, им ремонт не поможет, а нужна замена. Ремонт системы TPMS заключается в замене неисправных датчиков. Обнаружить неисправные ДДШ можно с помощью прибора TPS TEXA путем тестирования, на дисплее которого отражается вся информация о каждой шине. Выявленные TPS дефектные датчики нужно заменить исправными приборами.

Прибор TPS для TPMS
Прибор TPS для TPMS

Как установить и настроить датчик?

Установка датчиков контроля зависит от типа их размещения. Проще всего устанавливать датчики в виде колпачков. Для этого нужно приобрести ремкомплект, снять штатные колпачки и установить с датчиками. Для установки ДДШ на диски, необходимо снять шины, и устанавливать приборы на обода дисков в районе ниппелей.

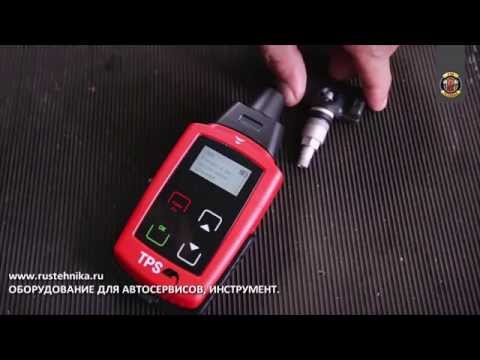

Можно запрограммировать работу датчиков с помощью прибора TPS TEXA. Для этого нужно ввести код ID программируемого ДДШ на экране TPS и проверить его правильность. Устройство TPS имеет эксклюзивную функцию, которая позволяет сканировать универсальные ДДШ и определить датчик для программирования. Проверка соответствующего колеса показывает, что программирование TPS прошло успешно.

С помощью прибора TPS можно проверить момент затяжки гайки при монтаже датчика на диске и процедуру введения системы TPMS. Затем с помощью TPS нужно выключить лампочку, информирующую об ошибке, если она горит (автор видео — канал «РусТехника»).

Как отключить устройство?

При сезонной смене шин возникает ситуация, что при установленной системе TPMS выдается ошибка. Возникает вопрос, как отключить контроль датчиков. Полностью отключить систему TPMS невозможно. Можно попытаться отключить лампочку оповещения.

Существует несколько способов, как отключить индикаторную лампочку на приборной панели:

  1. Физическое удаление индикаторной лампочки с приборной панели.
  2. Физически отключить систему TPMS.
  3. Установление обманки для TPMS в виде трубы с размещенными в ней датчиками и накачанным до необходимого давления воздухом.
  4. Наклеить на лампочку черную ленту.

Все предложенные способы не способны отключить систему TPMS, они просто делают ее бесполезной. Чтобы она снова стала нормально работать, нужно либо купить дополнительный ремкомплект, либо заново прописать и т.д. Можно установить дешевый вариант системы TPMS китайского производства, правда, она может не подойти к данной модели авто. Система TPMS позволяет постоянно осуществлять контроль давления воздуха в шинах автомобиля.

Правильное давление в шинах дает возможность качественнее управлять автомобилем, повышает безопасность, экономит расход бензина и снижает износ шин.

Голосование

У вас установлена система TPMS?

Загрузка ... Загрузка ...

Видео «Обзор систем контроля давления в шинах»

На этом видео описывается принцип действия системы TPMS и дается их обзор (автор Avtozvuk.ua — База Автозвука).
