Как правильно подключить ксенон в авто своими руками

Популярность ксеноновых газоразрядных лампочек для автомобилей обусловлена их лучшей эффективностью по сравнению с другими источниками освещения. Подключить ксенон возможно как в автосервисе, так и самостоятельно.

Как выбрать хороший комплект ксенона?

Подбор подходящего ксенонового источника освещения для машины должен опираться на два фактора: известность и надёжность фирмы-производителя и необходимую яркость ламп.

Из чего должен состоять комплект ксенона?

Комплектация газоразрядных лампочек для головного света или противотуманных фар включает в себя:

  • источники освещения, рассчитанные на определенную мощность и обладающие конкретной маркировкой;
  • устройство розжига;
  • комплект проводов и элементов для подключения и фиксации ламп.

Блок розжига представляет собой модуль, предназначенный для подачи определенной величины напряжения, требующегося для активации, на световые источники. Более дорогие блоки обладают усложненной конструкцией, что позволяет им контролировать большее количество процессов. Если устройство высококачественное, оно сможет обеспечить длительную и бесперебойную работу световых элементов. Это обусловлено тем, что при розжиге ламп соблюдаются основные технические параметры в необходимом диапазоне.

Маркировка ксенона

Маркировка газоразрядных устройств может быть 5000К, 6000К и т. д. Этот параметр определяет цветовую температуру, то есть яркость и оттенок свечения лампочки. Если маркировка устройств составляет 4300К, то свет будет более белым и иметь желтоватый оттенок. Использование таких источников актуально в ПТФ и головной оптике. Они более эффективны при езде по мокрому дорожному полотну.

Устройства, рассчитанные на 5000К, обладают белым цветом свечения. Их мощность выше, а сам свет более приятен для восприятия человеческим глазом. Лампочки на 6000К обладают голубым оттенком и в результате низкой светоотдачи уступают предыдущим вариантам по мощности. Тем не менее, этот тип устройств более популярен среди наших соотечественников. Штатно при производстве авто компании устанавливают ксеноновые лампы, рассчитанные на 4200-5000К.

Канал AvtoGSM в ролике распаковал и сделал краткий обзор комплектации ксенона от производителя Шоу-Ми.

Какой ксенон лучше?

Не факт, что дорогой комплект газоразрядных лампочек будет функционировать качественно и эффективно. При покупке блока розжига также рекомендуется обращать внимание на стоимость.

Надо выбирать устройство, соответствующее техническим параметрам машины. Например, если автомобиль не оборудован модулем для контроля напряжения лампочек, то бессмысленно покупать ксенон с «обманкой». Это никак не повлияет на качество его работы.

Нецелесообразно приобретать тонкие блоки розжига, называющиеся «слим», если в моторном отсеке много места для монтажа стандартного устройства. Стоимость таких «девайсов» более высокая. А если блок дешевый, то как правило, он изготовляется из низкокачественных материалов, сборка также оставляет желать лучшего.

Наиболее популярные производители ксеноновых ламп

Изготовители газоразрядных источников освещения, положительно зарекомендовавшие себя среди потребителей:

  • Sho-Me (Шоу-Ми);
  • Mitsumi;
  • Xenotex;
  • MTF;
  • Osram;
  • Hella;
  • Philips;
  • Bosh;
  • APP Digital Ultra Slim.

Канал Test Lab рассказал о нюансах, которые позволят отличить оригинал ксенона Осрам от подделки.

Подготовка к самостоятельной установке и подключению ксенона в авто

Произвести замену стандартных лампочек и самостоятельно установить ксенон сможет каждый водитель. При выполнении монтажа главное — руководствоваться рекомендациями производителя и следовать схеме.

Чтобы не испортить лампочки, колбу источника освещения трогать пальцами нельзя.

Если это произойдет, то поверхность с отпечатком надо обработать чистой ветошью со спиртом. Перед выполнением задачи обязательно отключается аккумуляторная батарея. При запуске газоразрядные источники света выдают 23 тысячи вольт напряжения, это будет смертельно для человека.

Что может потребоваться для подключения?

Чтобы быстро поставить газоразрядные источники освещения, понадобится:

  • комплект ламп;
  • канцелярский нож либо ножницы;
  • отвертка с крестовым наконечником;
  • пластиковые хомуты;
  • дрель с фрезой на 25 мм;
  • комплект гаечных ключей.

Схема установки ксенона

Схема установки через реле с питанием от АКБ

Процесс монтажа и подключения осуществляется так:

  1. Сначала производится снятие старых источников освещения, вместо них устанавливаются новые. Для выполнения задачи делается демонтаж пластиковой защитной крышки, установленной на оптических приборах. От галогенок или ламп накаливания отключается электропроводка. Для снятия устройства может потребоваться отсоединение специального фиксатора или зажима.
  2. Газоразрядная лампочка осторожно извлекается из защитной колбы и монтируется в отверстие на фонаре. Если для крепления используется специальный зажим, то его надо зафиксировать. При наличии пружинки электроцепь от газоразрядных ламп необходимо протянуть через этот элемент. После проводка выводится через заглушку в моторный отсек.
  3. Провести электроцепь рядом с АКБ будет проблематично. Батарея обычно загораживает доступ к фонарю, поэтому ее придется демонтировать. После того, как источники освещения будут установлены, выполняется соединение их контактных элементов к блоку розжига.
  4. Затем надо сделать специальные отверстия в заглушках оптических устройств, через них будет прокладываться линия питания. В случае, когда защитный кожух выполнен из резины, для укладки надо воспользоваться ножницами. Если заглушка сделана из металла, то для протяжки через нее провода придется просверлить отверстие. Для этого используется фреза, лучше всего подойдет деталь на 2,5 см.
  5. После выполнения этой задачи подбирается место для установки устройства розжига. Оно будет располагаться рядом с оптическими приборами. Важно, чтобы электроцепь питания была не внатяжку.
  6. При установке блока розжига рекомендуется подобрать место, где устройство не будет подвержено воздействию высоких температур, влаги, а также грязи. Сами по себе эти приборы обычно загерметизированы, но лучше учесть это правило. Если такого места под капотом нет, то устройство надо обмотать скотчем либо изолентой, это позволит частично увеличить его безопасность. Фиксация блока осуществляется посредством пластиковых хомутов либо скотча.

Схема подключения ксенона

Подробнее о том, как подключить ксенон:

  1. Выполняется соединение источников освещения с блоком розжига. Каждая электроцепь имеет определенную цветовую маркировку, подробная информация о подсоединении указана в схеме.
  2. Затем сам блок соединяется со штатной системой проводки. Чтобы выполнить эту задачу, одна линия от устройства идет к колодке, где был подключен старый источник света.
  3. Аналогичным образом выполняется подключение второго фонаря. Сначала он соединяется с блоком розжига, а затем с электропроводкой машины.
  4. Фиксация электроцепей осуществляется посредством пластиковых хомутов. Если отрезок провода будет большой, рекомендуется его скрутить в кольцо.
Схема подсоединения ксенона к штатной проводке

Как правильно установить и подключить ксенон в противотуманки?

Если ксеноновые источники света были установлены в головные фары, целесообразно их поставить и в ПТФ. Это позволит не портить эстетичный вид машины.

Меры предосторожности при установке и подключении

Нюансы, которые надо соблюдать при монтаже газоразрядных устройств в противотуманки:

  1. Если в процессе выполнения задачи на источниках света появились повреждения, надо прекратить работу. Это касается и дефектов проводки, а также блоков розжига.
  2. Перед выполнением задачи автовладелец должен вымыть руки, высушить их и обезжирить. В противном случае можно повредить лампочки и удариться током.
  3. При подключении нельзя долго смотреть на источники света без очков.
  4. Места соединений полностью изолируются посредством термоусадочных трубок или изоленты. В противном случае на проводку может попасть влага, а это приведет к замыканию либо возгоранию.
  5. Перед выполнением монтажа колбы источников света рекомендуется обезжирить.

Алгоритм действий по установке ксеноновых ламп

В ПТФ необходимо устанавливать устройства, рассчитанные на 4300К или 5000К, этот вариант более эффективен в туман и при езде по влажной дороге:

  1. Противотуманные фонари обычно располагаются под головной оптикой. Поэтому для их установки может потребоваться демонтаж бампера. Иногда достаточно выкрутить винты, фиксирующие арки передних колес.
  2. После того, как будет получен доступ к задней части ПТФ, выполняется отключение оптики от электроцепи питания. Производится демонтаж старых источников света и установка новых, газоразрядных.
  3. Выполняется качественная фиксация устройств. В процессе езды на них могут воздействовать вибрации, поэтому лампочки должны быть надежно закреплены. Иначе это приведет к их поломке.
  4. Устанавливаются блоки розжига. Оптимальным вариантом будет их размещение в моторном отсеке либо под передним бампером. Надо найти свободное пространство для монтажа. Рекомендуется выбрать защищенное место, где на блок не будет воздействовать влага и агрессивная внешняя среда. Фиксация устройств осуществляется посредством хомутов либо скотча. Если в комплектацию входят специальные крепления, то используются они.

Пользователь Сергей М показал на примере Лады Приоры процедуру установки ксеноновых источников света в противотуманные фонари.

Инструкция по подключению ксенона

Подключаться газоразрядные лампы в ПТФ будут аналогично, как и в случае с головным освещением. Источники света посредством проводников соединяются с питанием электроцепи противотуманных фонарей, а затем с блоками розжига.

Правила настройки ксеноновых фар

Процедура регулировки светового потока выполняется так:

  1. Транспортное средство ставится передней частью к стене, перпендикулярно ей. Это может быть гараж или другое здание. Расстояние между поверхностью и бампером будет минимальным.
  2. Используя фломастер либо мел, на стене обозначается центральная часть каждого из осветительных приборов. Также отмечается центр машины. Важно, чтобы метки были перпендикулярны в соответствии с нижней частью стены.
  3. Затем автомобиль откатывается примерно на 7-8 метров.
  4. Включается оптика. Через центр осветительного пучка проводится горизонтальная прямая, для этого используется мел.
  5. Затем делается еще один отрезок. Он выполняется параллельно предыдущему, только ниже его на 7,62 см.
  6. После производится активация головного освещения машины. Используя регулировочные винты, делается настройка осветительного потока. надо выбрать лучшее положение светового пучка. В идеале его верхняя часть будет соприкасаться с нижним горизонтальным отрезком.

Как самостоятельно заменить ксеноновые лампы на галогеновые?

Недостатки, связанные с работой ксенона, приводят к тому, что многие автовладельцы решают поменять газоразрядные лампы на обычные. В этом процессе есть нюансы, особенно если источники света устанавливались штатно.

Процедура замещения ламп своими руками

Замена выполняется после подготовки гаечного ключа и отвертки, иногда требуется изолента:

  1. Открывается моторный отсек, от АКБ отсоединяется минусовой зажим.
  2. Установленные осветительные источники отключаются от электроцепи питания. Производится демонтаж защитных элементов, под которым располагаются винты. Они крепят оптику к кузову машины, поэтому их надо выкрутить, но не полностью, а просто ослабить.
  3. Фонари демонтируются. Они могут дополнительно фиксироваться посредством защелок. При выполнении задачи важно не сломать крепление. После этого производится демонтаж осветительного устройства из посадочного места.
  4. Выполняется удаление блоков розжига газоразрядных лампочек, для этого крепления на модулях откручивается.
  5. Производится укладка электролинии от управляющего блока, устройство монтируется рядом с рулевым колесом. Если в автомобили были установлены галогенные лампочки, то менять электроцепи не нужно. Но в случае со штатным ксеноном потребуется укладка новых кабелей. Эта задача выполняется аккуратно, чтобы не повредить проводники.
  6. Производится установка оптических приборов, осуществляется их подключение к электроцепям. Затем выполняется регулировка осветительного потока.

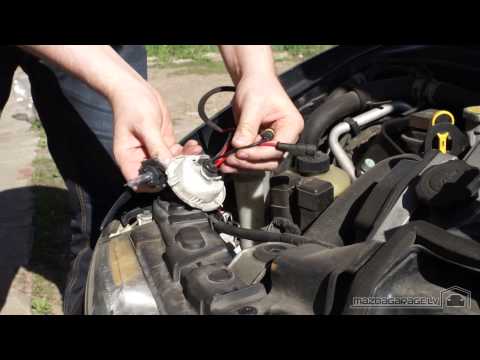

Канал «MazdaGarage» в своем ролике на примере модели Кседос показал, как демонтировать ксеноновые источники освещения из фар.

Что делать, если ксеноновые фары перестают работать?

В случае, когда ксеноновые лампочки перестали функционировать, причины могут быть следующими:

  • повреждение контакта на разъеме подключения к цепи питания;
  • обрыв проводки;
  • выход из строя источника освещения, лампы восстановлению не подлежат;
  • поломка управляющего модуля.

Почему ломается блок розжига?

Причины выхода из строя устройства розжига:

  1. Отсутствие герметичности на корпусе модуля, что приводит к попаданию внутрь блока грязи и влаги. Определить проблему позволит разбор устройства и диагностика его внутренней составляющей. Если в модуль попала грязь или вода, то лампочки не будут гореть или при включении начнут моргать.
  2. Негативное воздействие коррозии. Места спайки электронных составляющих могут окислиться, что приводит к выпаданию компонентов из припоя. Проблема связана с ошибками при сборке или регулярным воздействием влаги.
  3. Исчез импульсный сигнал от контроллера. Возможны проблемы с транзисторным элементами, умножительным либо трансформаторным устройством.

Как отремонтировать блок розжига ксенона самостоятельно?

Ремонт модуля выполняется так:

  1. Производится диагностика всех электроцепей на предмет обрыва либо нарушения герметичности. Имеются в виду провода, которые идут к модулю. Проблема может заключаться в пережатой или поврежденной электролинии.
  2. Устройство обрабатывается спиртовым раствором, это позволит удалить ржавчину и следы конденсата. Действовать надо аккуратно, чтобы не повредить плату. С задней части схемы убирается герметик и заново пропаиваются паяльником контактные элементы. Паять нужно все, поскольку прохудившиеся детали визуально определить трудно.
  3. Вскрытое устройство розжига диагностируется на чем-то, что не пропускает напряжение. При диагностике рядом нет загорающихся деталей. Проверка выполняется в состоянии с подключением устройства к источнику освещения. Величина напряжения умножительного элемента составляет 35 кВ, поэтому если блок не включился, то до полного отключения он не трогается.
  4. Следующим этапом будет выполнение диагностики транзисторных элементов, в общей сложности их четыре на плате. Для проверки используется мультиметр. Если тестирование показало устройство с пробоем, выполняется его пайка заново. Рекомендуется устанавливать детали 4N60.
  5. С помощью тестера определить элемент с пробоем возможно не всегда. Может потребоваться удаление каждого транзистора, затем активируется устройство розжига. Включать его можно ненадолго, на пару секунд.
  6. Если транзисторные элементы целые, выполняется проверка резисторных устройств. Выгоревшая деталь меняется на новую.

При сборке блока не рекомендуется использовать силиконовый герметик.

Это средство после застывания — максимально твердое. Если в будущем потребуется замена транзиторного устройства, вскрыть модуль будет проблематично.

На вашем автомобиле установлены ксеноновые лампочки?

Опрос
Загрузка ... Загрузка ...

Видео

Канал «Fire & Ice» представил инструкцию по удалению неисправностей в работе штатного модуля розжига на примере автомобиля Мазда.
