Не работает сигнал на ВАЗ 2107: ремонт от А до Я

Звуковой сигнал, называемый еще клаксоном, играет важную роль в обеспечении безопасности на дороге, так как дает возможность обратить на себя внимание других участников движения. В статье рассматривается ситуация, когда на ВАЗ 2107 не работает сигнал: причины неисправностей, способы устранения, возможность его ремонта и замены.

Возможные неисправности: признаки и причины

Для того, чтобы разобраться с причинами, по которым не работает клаксон, необходимо разобраться со схемой сигнала ВАЗ 2107:

Схема состоит из следующих компонент:

  • звуковых приспособлений;
  • монтажного блока;
  • перемычки для контактов, установленной на месте реле;
  • выключателя сигнала.

Звуковой сигнал включается кнопкой, расположенной по центру руля.

На рулевом колесе расположено контактное кольцо, в зоне подрулевых выключателей подпружиненный контакт. Современные сигнальные устройства оборудованы регулировочным винтом для настройки громкости, встроенным реле (в монтажном блоке выводы реле для звукового сигнала закорочены перемычкой).

Признаки неисправности:

  • нет звука при нажатии кнопки;
  • не отключается звук либо включается произвольно;
  • хриплое, тихое или прерывистое звучание.

В системе звукового устройства протекает низковольтный ток, поэтому важно качество соединений. Если на контактах большое количество окислов и ржавчины, то затрудняется прохождение тока. Для клаксонов нужен мощный ток силой не менее 4-5 А.

Необходимо тщательно следить за чистотой соединений и клемм, иначе, ремонт будет нужен постоянно. Так как кузов автомобиля выполняет роль минуса, а окисления оседают на плюсе, то особое внимание нужно уделять зачистке клемм на плюсовом проводе красного цвета.

Минусовая ветка цепи самая длинная, поэтому в ней чаще всего может быть обрыв. Чтобы определить причину неисправности, нужно серо-черный провод, идущий от сигнального устройства присоединить к кузову, а плюсовой – непосредственно к АКБ. Затем включается зажигание. Если звук появился, значит обрыв в минусовой цени. Если звук отсутствует, а плюсовые клеммы зачищены, то вышло из строя устройство.

Если не работает звуковой сигнал на ВАЗ 2107, возможны следующие неисправности:

  • перегорел предохранитель;
  • окислились контакты, клеммы;
  • вышло из строя реле;
  • окислились соединения на перемычке при ее наличии;
  • поломался лепесток на подрулевом реле;
  • выработка контактного кольца.

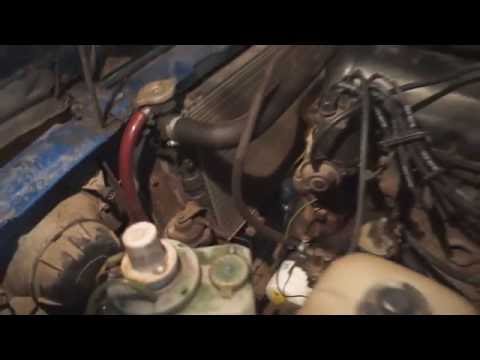

После диагностики найденные неисправности следует устранить (автор видео — Alex Life).

Способы устранения поломки

Если вышел из строя предохранитель или реле, их нужно заменить новыми деталями. Если износилось контактное кольцо, то отремонтировать рулевое колесо вряд ли получится, так как контактное кольцо трудно найти в продаже. В этом случае самое разумное – замена рулевого колеса.

Если гудок издает хриплые звуки или включается периодически, следует проверить с помощью, мультиметра зарядку аккумуляторной батареи и поступление напряжения на клеммы. Если с питанием все в порядке, причина может в самом звуковом устройстве. На корпусе клаксона есть винт для регулировки громкости. Его следует вращать, пока не пропадут хрипы и звук станет громким.

Если регулировка звука не помогла убрать хрип, придется разбирать устройство, чтобы почистить контакты. Можно также заменить мембрану. Порой хриплые звуки появляются при запуске двигателя. В этом случае необходимо проверить, в каком состоянии находятся контакты прерывателя и верхняя пластина. Контакты следует тщательно зачистить, а пластину при необходимости заменить.

Взаимозаменяемость сигнала

Если отремонтировать сигнальное устройство невозможно, его нужно заменить другим.

Все современные клаксоны можно разделить на два типа: пневматические и электромагнитные (автор видео — Россия 24).

В первом типе звуковых сигналов воздушный поток движется из компрессора через трубу, которая под действием вибрации начинает издавать звуки. Отличаются пневматические устройства формой трубки и мощностью звука. Частотный диапазон звукового сигнала перекрывает несколько звуковых зон. Может быть установлено несколько труб, но для них необходим мощный компрессор.

В основе работы электромагнитного устройства лежит электромагнит, который соединен с основным элементом клаксона данного типа, мембраной. Обмотка сердечника с помощью прерывателя соединена с источником питания (АКБ). Кнопка гудка подключена к массе. При нажатии на нее стержень сердечника начинает двигаться, таким образом, оказывается действие на мембрану. В результате раздается мощный звук.

Различаются электромагнитные клаксоны конструкцией звукового излучателя:

  1. Дисковые гудки («блины»). Они изготавливаются в двух вариантах: неразборные и разборные. Кроме того, он могут быть закрытыми и открытыми.
  2. Звуковые сигналы «улитки». Они имеют изогнутую форму, поэтому их сложно устанавливать. Открытый конец раструба должен быть направлен вперед. «Улитки» дают возможность получить очень громкий звук.
  3. Гудки «рожки» имеют трубку, которая внешне напоминает выпрямленную «улитку». Внешне они похожи на горн или трубу. Их удобно устанавливать под капот, но мощность звука у них слабая.

При выборе звукового устройства следует обратить внимание на несколько нюансов:

  1. Перед покупкой следует оценить возможности аккумулятора. Важно, чтобы его зарядки хватило для питания гудка а, так как он потребляет большое количество энергии.
  2. У продавца следует уточнить: нужно ли для клаксона дополнительное питание или компрессор.
  3. Высокие частоты издают тонкое звучание. Низкие частоты подойдут для любителей басов.
  4. Нужно помнить, что у грузовиков бортовая сеть на 24 В, а у легковых авто – 12 В.
    Следует учесть, что использование «крякалок» и спецсигналов запрещено.

Целесообразность самостоятельного ремонта

Самостоятельный ремонт возможен, если водитель хорошо разбирается в электротехнике. Автолюбителям, не имеющим таких навыков, по силам заменить предохранитель, реле или зачистить клеммы.

Если же контакты не окислились, а сгорели, то проще установить новое сигнальное устройство. Если вы знаете, как сделать сигнал на ВАЗ 2107, можно выполнить ремонт своими руками — это даст возможность получить опыт электроремонтных работ и сэкономить деньги на СТО.

Если пропал сигнал на ВАЗ 2107, его следует отремонтировать как можно быстрее, так как его неисправность увеличивает риск совершить ДТП.

Кроме того, по правилам дорожного движения эксплуатация автомобиля без звукового сигнала запрещена. Поэтому пройти техосмотр с неисправным гудком невозможно.
