На заметку владельцам «Девятки» — схема электропроводки ВАЗ 2109

Автовладельцы отечественных машин нередко сталкиваются с неисправностями электропроводки, что может привести не только к неработоспособности тех или иных систем, но и невозможности движения в целом. Чтобы не допустить этого, владельцам «девяток» необходимо знать, что представляет собой электросхема ВАЗ 2109 и какие симптомы свидетельствуют о ее неисправности.

Признаки неисправностей

Электросхема автомобиля ВАЗ 2109
Электросхема автомобиля ВАЗ 2109

Существует несколько типов состояния электропроводки транспортного средства, при которых владельцы ВАЗ 2109 вынуждены искать поломки:

  1. Транспортное средство не позволяет выполнять свою первостепенную функцию, то есть не может ехать. Либо схема электропроводки ВАЗ 2109 повреждена, либо не работает один из основных узлов машины.
  2. Автомобиль может ехать, но при этом системы иногда начинают барахлить или работают некорректно.

Если при попытке запустить двигатель, у водителя ничего не получается, при этом топливо нормально поступает в инжектор или карбюратор, то скорее всего, проблема заключается в работе проводки:

  1. Если автомобиль работает на карбюраторе, то в первую очередь необходимо проверить свечи и жгут высоковольтных проводов. Не лишним будет произвести диагностику трамблера, а также катушки зажигания. Также на карбюраторах есть смысл проверить подкапотную проводку.
  2. Если речь идет об инжекторе, то зачастую основной причиной проблемы является электронная система управления мотором. Если система не позволяет обрабатывать сигналы с датчиков и впоследствии не может выдавать команды для дополнительных узлов или механизмов, то проблему нужно искать в ней.
Проводка на отечественной «девятке»
Проводка на отечественной «девятке»

И в карбюраторах, и в инжекторах зачастую причиной неисправности электрооборудования являются подгоревшие контакты, в частности, в замке зажигания. Если замок зажигания или монтажный блок не могут работать полноценно, как минимум в салоне не будут работать лампы освещения. Кроме того, при неисправных устройствах может отказывать в работе и другое электрооборудование, к примеру, омыватели, вентиляторы, очистители стекла и т.д.

Карбюраторный ДВС

Перед тем, как поговорить о поломках карбюраторов и электрооборудования, предлагаем вам разобраться в схеме, по которой работает система:

  1. Когда водитель включает зажигание, но не запускает двигатель, питание подается по жгуту высоковольтных проводов на клеммы мотора, на панели приборов загораются индикаторы.
  2. Далее, стартер активирует работу коленчатого вала, а также всей поршневой группы. Таким же образом напряжение по жгуту высоковольтных проводов запускает и генератор. Панель продолжает работать.
  3. Затем питание с устройства поступает на катушку зажигания, которая начинает вырабатывать импульс. Импульс поступает через жгут высоковольтных проводов к трамблеру, панель приборов работает.
  4. После этого коленчатый вал моторы начинает вращать привод трамблера. Устройство начинается замыкать контакты, таким образом передавая разряд по тому же жгуту высоковольтных проводов на свечи зажигания карбюратора. Панель приборов продолжает работать в нормальном режиме.

Классическое зажигание

Схема зажигания 2109
Схема зажигания 2109

В том случае, вы не можете завести мотор на карбюраторе, необходимо уделить внимание диагностике следующих элементов:

  1. Осмотрите электрическую проводку между катушкой и генератором. Вам необходимо проверить контактны на предмет обрывов или окисления, иногда их можно просто прочистить, в некоторых случаях требуется замена. Если сама электрическая цепь находится в печальном состоянии, то возможно, есть смысла произвести замену проводов.
  2. Также следует произвести диагностику катушки зажигания. В первую очередь, необходимо проверить наличие искры. Для этого извлеките высоковольтный провод из жгута трамблера и поднесите ее к металлическим элементам подкапотного пространства. Когда вы будете пытаться запустить двигатель, проворачивая ключ в замке зажигания, из высоковольтного провода должна появиться искра. Если ее нет, то катушка вышла из строя, ее нужно отремонтировать или поменять.
  3. Помимо этого, нужно проверить цепь трамблера и самых свечей. Если вы видите, что высоковольтные провода в жгуте находятся в печальном состоянии, то возможно, есть смысл их поменять. Произведите диагностику внутреннего бегунка, а также самих свечей карбюратора (автор видео — MR. Boroda).

Электронное зажигание

ВАЗ 2109 может быть оснащен электронным, то есть бесконтактным коммутатором, который монтируется между самой катушкой и трамблером. Электронная система предназначена для обеспечения лучше искры, если мотор функционирует на обедненной горючей смеси. В том случае, если импульс слишком низкий или вовсе отсутствует, в чем вы смогли убедиться во время проверки наличия искры, то коммутатор лучше будет поменять. В том случае, если монтаж нового устройства не позволил решить неисправность, необходимо будет полностью или частично менять электропроводку. Есть вероятность, что уровень сопротивления в цепи очень высокий, а это способствует слишком слабой искре.

Инжекторный мотор

Инжекторы отличаются от вышеописанных ДВС наличием многих электронных устройств. В случае с инжектором поломки обычно связаны с работой датчиков или самой проводки.

Чтобы точно выявить причину поломки на инжекторе, необходимо выполнять следующие шаги:

  • сначала отключите кабель от датчика;
  • затем, используя омметр, замерьте уровень сопротивления;
  • после этого полученные данные нужно будет сверить с тем, которые указаны в таблице в инструкции по эксплуатации авто.

Вывод

Вы сможете гораздо быстрее выявить неисправность, если будете досконально знать электросхему автомобиля ВАЗ 2109. Такие знания помогут не только правильно выявлять ошибки, но и быстро решить проблему, если она произошла во время движения.

Видео «Интерактивная схема проводки 2109»

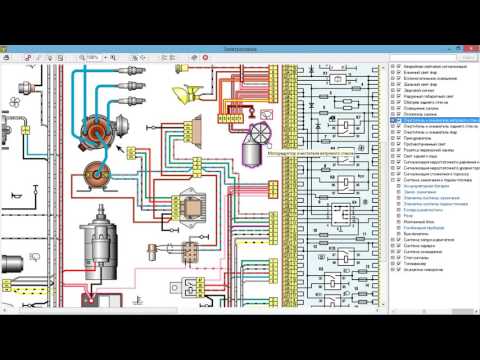

Подробная интерактивная схема проводки автомобиля ВАЗ 2109 приведена на видео (автор видео — Александр Вахтеев).
