Замена распредвала на ВАЗ 2114 своими руками

Распредвал на ВАЗ 2114 16 кл или 8 кл, неотъемлемая часть газораспределительной системы, находится в головке блока цилиндров. Этот узел отличается надежностью и неисправности в нем случаются крайне редко. Иногда это происходит из-за проблем с сальниками, нуждающихся в замене.

Многие автолюбители производят замену распредвала не только в случае возникновения каких-то неисправностей, например, что то стучит, но и с другими целями. К примеру, для спортивного тюнинга этого узла, позволяющего существенно поднять мощность и увеличить обороты. Для этого устанавливается спортивный распредвал, который отличается увеличенными подъемами и более широкими фазами. Также замена распредвала может быть произведена на специальный, с целью сделать систему ВАЗ 2114 8 кл более экономной. Одним словом, какой именно поставить дело личное и зависит от того, что именно вы хотите от вашего авто.

Распределительный вал типа спорт
Распределительный вал спортивного типа

Когда пора менять распредвал

Экстренное вмешательство в работу распредвала ВАЗ 2114 8 кл необходимо в случае возникновения, каких-то явных неисправностей. Признаки могут быть разные, к примеру, слышится стук при работе двигателя или проблемы с сальниками. Проверить в чем дело в такой ситуации нужно немедленно или самостоятельно или на СТО.

В случае если вы определили, что проблема заключается в сальниках, то вам хватит и 10 минут чтобы произвести замену. Сальники расположены в близкодоступным местах и чтобы поставить новый, не требуется демонтаж больших систем и узлов. Если вы не знаете, какой именно нужен для замены, то это проверить можно просто посмотрев какой уже установлен.

Новый сальник
Новый сальник

Более сложная неисправность может быть, если вы услышали стук в двигателе. Данная неисправность может не прогрессировать, то есть стук не увеличивается, при этом показания всех датчиков находятся в норме. Некоторые водители к этому относятся спокойно их не беспокоит такое положение вещей и продолжают использовать транспортное средство, не обращая на это внимание. Но выход простой, если ваш двигатель стучит, значит, увеличился осевой люфт распределительного вала. В данном случае можно поставить шайбу между распределительным валом и крышкой и большая доля вероятности в том, что стук прекратится. Достаточно простой выход из такого положения.

Место установки шайбы
Место установки шайбы

Некоторые автомобили оборудуются датчиками фаз положения распредвала, задача которых сигнализировать в случае неисправности или сбоев в работе системы. Но иногда датчики выходят из строя, и может понадобиться их замена. Он стоит недорого и на рынке цена подобного датчика не превышает 10 долларов, а кой именно приобретать вы можете узнать из инструкции к автомобилю. Устанавливается такой датчик просто, поэтому останавливаться на этом нет смысла.

Пошаговая инструкция

Если ваш двигатель стучит и вы решили заменить распредвал, то заранее подготовьте все необходимое. Выполнить эту работу без соответствующего опыта затруднительно, поэтому хорошо, если вам будет ассистировать более опытный напарник.

Необходимые инструменты

  • набор ключей;
  • набор отверток;
  • динамометрический ключ;

    Динамометрический ключ
    Динамометрический ключ
  • герметик.

Этапы работы

  1. Первым делом нужно снять шкив распредвала ВАЗ 2114 8 кл.
  2. Вынимаем шпонку шкива, находящуюся в пазе распредвала.
  3. Откручиваем гайку, на которой закреплена задняя крышка ремня газораспределительной системы.
  4. Откручиваем гайки, которые скрепляют кронштейн с тросом.
  5. Ослабив винты хомутиков шлангов, отвечающих за вентиляцию картерных газов, убираем их.
  6. Ослабив хомутик крепления шланга, через который происходит вентиляция газов картера, снимаем его.
  7. Открутив гайки, убираем крышку клапанов.
  8. Убираем прокладку.
  9. Открутив гайки и болты, убираем заглушку.
  10. В несколько кругов (чтобы уменьшить давление пружин) откручиваем 10 гаек закрепляющих корпус подшипников распредвала.
  11. Снимаем корпуса распредвала ВАЗ 2114 8 кл.
  12. После того как будет отведена от ГБЦ задняя крышка привода ременного ГРМ, убираем распредвал.
  13. Убираем сальник распредвала.
  14. Перед установкой нового вала необходимо очистить соприкасающиеся плоскости ГБЦ и подшипников, в случае если на них остался герметик или смазка.
  15. Опорные шейки и кулачки смазываем свежей смазкой.
  16. Кладем вал в опоры ГБЦ так, чтобы кулачки 1-го цилиндра были ориентированы кверху.
  17. На плоскости ГБЦ, которые соприкасаются с подшипниками, наносим герметик.
  18. Устанавливаем корпуса подшипников и в 2 круга закручиваем гайки.
  19. Вначале не полностью закручиваем их как, показано на фото, пока не произойдет прилегания корпуса подшипников с ГБЦ.
  20. Идя в той же последовательности по второму кругу дотягиваем гайки до момента 2,2 кгс/м.
  21. Удаляем проступивший герметик.
  22. Вставляем сальник.
  23. Ставим зубчатый шкив распредвала и ременной привод.
  24. Крутим коленвал по ходу часовой стрелки, что бы поставить одинаково установочные метки на шкиве распредвала и задней крышке привода ГРМ ременного.
  25. Вращаем коленвал примерно на пятьдесят градусов (2–3 зубчика на шкиве распредвала).
  26. С помощью щупа проверяем зазоры у 1-го и 3-го кулачков распредвала.
  27. Расстояние между кулачками и шайбами должно равняться 0,20 миллиметров для впускных клапанов и 0,35 миллиметров для выпускных. Погрешность не должна превышать 0,05 мм.
  28. После регулировки остальных клапанов работу можно считать выполненной.

Голосование

Вам приходилось менять распредвал

Загрузка ... Загрузка ...

Видео «Устранение стука»

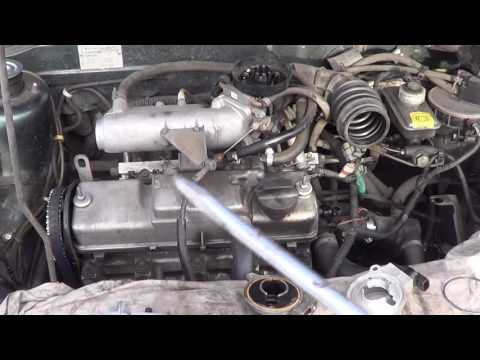

В этом видео (канал Ремонт Двигателя! И интересное!) показана работа двигателя ВАЗ 2114 8 кл со стуком. И какой выход из данного положения.
