Все о системе управления двигателем Нива Шевроле

Автомобиль Шевроле Нива

В настоящее время автомобиль Нива считается самым популярным среди наших автолюбителей отечественным внедорожником. В этой статье мы поговорим об особенностях конструкции мотора этого транспортного средства. Что такое датчик температуры охлаждающей мотора, коленвала, фаз и за что отвечают прочие устройства в Нива Шевроле — читайте ниже.

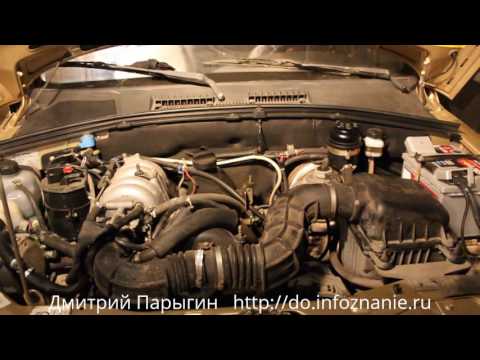

Основные особенности ДВС

Силовой агрегат оснащается микропроцессорной схемой управления. Иными словами, мотор оснащен системой распределительного впрыска, характеризующийся функцией обратной связи. Именно благодаря этому воедино объединены подсистемы зажигания и питания. Для управления этими узлами применяется специальный блок, на который поступают сигналы о состоянии мотора от регуляторов, следящих за рабочими параметрами того или иного узла.

Впрыск считается распределенными потому, что для каждого цилиндра бензин попадает с помощью определенной форсунки. Сама схема впрыска дает возможность уменьшить уровень токсичности газов. Микропроцессорная схема с контроллером BOSH дает возможность обеспечить все нужные нормы токсичности в соответствии со стандартом Евро 2. В самой схеме применяется синхронный метод подачи топлива.

Сами форсунки активируются по парам и по очереди — сначала первого и четвертого цилиндров, после того, как коленвал повернется на 180 градусов — второго и третьего цилиндров. Это значит, что так или иная форсунка активируется однажды за оборот коленвала, то есть дважды за полный рабочий цикл мотора (автор видео — Любитель Автомобилей).

Для того, чтобы уровень токсичности соответствовал стандарту Евро 4, на внедорожнике может быть реализован метод фазированного впрыска. В данном случае силовой агрегат будет оборудован датчиком фаз. Датчик фаз определяет момента конца такта сжатия в первом цилиндре, а само топливо передается по форсункам в определенном порядке. В первую очередь — в первый и третий цилиндры, потом в четвертый и второй. На данный момент машины, соответствующие стандарту Евро-4, на автомобильный рынок РФ не поступают.

Особенности датчиков

Где находятся те ли иные датчики — коленвала, распредвала, положения дроссельной заслонки, датчик скорости и прочие? Как найти и выявить неисправный регулятор? Подробнее об этом мы расскажем ниже.

ДПКВ

ДПКВ мотора отечественного внедорожника
ДПКВ мотора отечественного внедорожника

Датчик положения коленчатого вала на отечественном внедорожнике является регулятором индуктивного типа. Его предназначение заключается в синхронизации работы контроллера с ВМТ первого, а также четвертого цилиндров с угловым положением вала. Сам датчик положения (ДПКВ) монтируется на крышке ГРМ, прямо напротив задающего диска на шкиве коленвала. Что касается диска, то он являет собой зубчатый шкив, оснащенный 58 удаленными в шесть градусов друг от друга впадинами. Это позволяет установить на валу 60 зубчиков, однако два зубчика были удалены с целью создания сигнала синхронизации, без этого невозможно согласование регулятора с ВМТ на первом и четвертом цилиндрах.

Когда коленвал вращается, зубчики меняют магнитное поле регулятора, при этом переводя сигналы переменного тока. Следует отметить, что между основными элементами — сердечником датчика положения, а также зубчиком шкива — должен быть зазор около 1 мм. Блок управления по полученной информации от датчика положения позволяет выявить необходимый параметр вращения и подать сигнал на форсунки.

ДТОЖ

Два ДТОЖ для отечественного внедорожника
Два ДТОЖ для отечественного внедорожника

Регулятор температуры мотора или ДТОЖ — это резисторный элемент, его параметр сопротивления меняется в зависимости от определенного температурного режима. Регулятор монтируется в выпускной патрубок антифриза на ГБЦ. Когда на улице минусовая температура воздуха, регулятор обладает увеличенным сопротивлением, при 40 градусах холода оно составит 100 кОм. Если ДВС прогреется до 100 градусов, этот показатель будет пониженным — около 177 Ом.

Саму температуру деталь высчитывает, опираясь на снижение напряжения на девайсе. На не прогретом силовом агрегате снижение напряжения будет повышенным, а на прогретом ДВС — низким. Сама температура антифриза влияет на множество параметров.

Детонации

Два ДД для Нива Шевроле
Два ДД для Нива Шевроле

Детонационный прибор устанавливается на верхней части ГБЦ, он предназначен для выявления вибраций или ударов в силовом агрегате. В основе контроллера лежит пьезовая кристаллическая пластина, которая выполняет функцию чувствительного прибора. Когда при функционировании мотора начинается детонация, на выходе регулятора образуются специальные сигналы, растущие вместе с увеличением ударов детонации. Основываясь на полученных сигналах, бортовой компьютер производит регулировку зажигания для того, чтобы количество детонационных вспышек было сведено к минимуму.

ДМРВ

ДМРВ для отечественной Нивы
ДМРВ для отечественной Нивы

ДМРВ располагается между левой частью воздушной магистрали и фильтрующим компонентом, в нем расположены температурные регуляторы, а также нагревательный компонент. Воздушный поток охлаждает одно из устройств, а электронная схема прибора преобразует разность температур в выходной импульс для бортового компьютера. В зависимости от особенностей систем впрыска, в Нива Шевроле могут использоваться приборы нескольких типов. Между собой эти устройства различаются по конструкции, а также типу выдаваемого импульса- последний может быть либо аналоговым, либо частотным. Если частотный, то в зависимости от расхода воздушного потока будет изменяться частота импульса, если аналоговый — то уровень напряжения. Блок управления использует данные, полученные от ДМРВ для того, чтобы определить длительность сигнала открытия форсунок.

Скорости

Датчик скорости на отечественном внедорожнике установлен на раздаточной коробке, посредине между приводом спидометра, а также наконечником вала. Принцип функционирования устройства основан на эффекте Холла. Устройство передает на регулятор сигналы напряжения с определенной частотой. Этот параметр определяется в соответствии со скоростью, с которой вращаются колеса. Признаки неисправности устройства — неверное отображение скоростного режима или неработающий спидометр.

ДПДЗ

ДПДЗ на Нива Шевроле
ДПДЗ на Нива Шевроле

ДПДЗ монтирован на боковой части дроссельного узла и связывается он с осью самой заслонки. Данный регулятор — это потенциометр. На один его выход поступает плюсовой импульс, а другой — это масса. С третьего конца на блок управления поступает выходной сигнал. При повороте дроссельной заслонки уровень сигнала на выходе начинает меняться. При закрытой заслонке этот параметр составляет менее 0.7 вольта, а при открытой — параметр начинает возрастать, поэтому напряжение оставит более 4 вольт.

Сам контроллер производит мониторинг показателя напряжения, в соответствии с полученными данными производится корректировка подачи топлива. В этом случае многое зависит от положения заслонки. ДПДЗ не нуждается в настройке или регулировке, поскольку регулятор воспринимает холостые обороты как нулевую отметку.

Уровня топлива

Здесь все более, чем просто. ДУТ устанавливается в бензобаке и благодаря ему водитель всегда точно знает, сколько в нем топлива и когда нужно заправляться. Датчик уровня топлива передает импульс на датчик, находящийся на приборной панели транспортного средства.

Лямбда-зонд

Новый и старый кислородные устройства
Новый и старый кислородные устройства

Датчик кислорода монтируется на приемной магистрали системы выпуска отработанных газов. Сам кислород, который содержится в этих газах, реагирует с регулятором, таким образом создавая разность потенциалов на выходе. При обедненной смеси содержание кислорода в газах будет высокое. Когда топливовоздушная смесь будет слишком обогащенной, это свидетельствует о том, что кислорода в ней будет недостаточно.

Чтобы обеспечить нормальное функционирование силового агрегата, температура устройства должна составлять не менее 360 градусов. Соответственно, для оперативного прогрева после запуска мотора в контроллер устанавливается нагревательный компонент. При отслеживании параметра выходного напряжения, регулятор сам определяет какую команду по изменению состава горючей смеси выдавать на форсунки. В том случае, когда смесь будет бедной, устройство будет подавать команду на обогащение смеси, если богатая — то выдается сигнал на ее обеднение.

Производите ли вы ремонт авто своими руками?

Загрузка ... Загрузка ...

Видео «Диагностика лямбда зонда своими руками»

Подробная процедура проверки этого датчика приведена на видео ниже (автор ролика — AndRamons).
