Особенности вазовской электропроводки и ее замена

ВАЗ 2104

Работа любого электрооборудования в автомобиле напрямую связана с работоспособностью проводки. Если в цепи есть обрывы, это может отразиться на функциональности оборудования в целом. Из этой статьи вы сможете узнать, что представляет собой электросхема автомобиля ВАЗ 21043 карбюратор с подробным описанием элементов.

Что входит в электросхему?

Электросхема проводки автомобиля ВАЗ 2104
Электросхема проводки автомобиля ВАЗ 2104

Схема ВАЗ 2103 или 21041, вне зависимости от используемой системы зажигания, включает в себя следующие элементы:

  • аккумулятор, минусовой выход которого подключен к кузову;
  • стартер;
  • реле регулятора;
  • БП — блок с предохранителями, предназначенными для защиты оборудования от коротких замыканий и высокого напряжения;
  • генератор, являющийся одним из основных составляющих проводки ВАЗ;
  • выключатель зажигания.

На любом автомобиле ВАЗ минусовые выходы от потребителей энергии выводятся на массу, а именно, на кузов машины. Сам по себе кузов авто является отличным проводником. А вот насчет проводного соединения, то следует учитывать, что оно обеспечивается только плюсовой проводкой. Выше приведена ВАЗ 2104 и ВАЗ 2103 схема со всеми электроцепями и обозначением всех элементов, а ниже расположена таблица, в которой указывается предназначение всех реле.

Признаки неработоспособности электросхемы

Электропроводка ВАЗ 2104 —  это слабое место, постоянно что-то не работает. Поскольку производство автомобилей этой модели было прекращено много лет назад, часто автовладельцы ВАЗ с карбюратором или инжектором сталкиваются с проблемой неработоспособности оборудования. Если электрооборудование стало работать некорректно, автомобилисту необходимо произвести диагностику схемы. Всегда помните о том, что при проведении работ по ремонту электропроводки систему всегда нужно обесточивать. Проверка работоспособности тех или иных устройств осуществляется на основании изучения схемы.

Блок предохранителей «четверки»
Блок предохранителей «четверки»

Если вы заметили, что в работе электроцепи появились неполадки, транспортное средство может работать в одном из двух состояний:

  1. Если авто не может сдвинуться с места и даже не заводится, то в целом возможных причин, по которым это происходит, существует множество. В таких случаях в первую очередь осуществляется диагностика работоспособности трамблера и стартера, также необходимо проверить заряд аккумуляторной батареи. В зимнее время года владельцы «четверок» со старыми батареями нередко сталкиваются с похожей проблемой в результате полного разряда АКБ. Как показывает практика, полный выход из строя генератора случается значительно реже, однако работоспособность этого устройства также необходимо проверить.
  2. Автомобиль может завестись и даже едет, однако в работе оборудования есть сбои. Проблемы также могут быть самыми разнообразными — и короткие замыкания, и обрывы, и выход из строя предохранителя, и поломка самого оборудования. Казалось бы, почему одновременно не работают поворотники, дворники очистки лобового стекла, обогрев заднего вида? На первый взгляд, эти элементы никак не связаны между собой, но стоит вспомнить, что все они работают при включении зажигания, и все становится на свои места.

По мнению экспертов в области ремонта проводки, первое, что нужно сделать — это проверить устройство выключателя зажигания, так как этот компонент предназначен для:

  • управления всем функционалом системы зажигания;
  • управления сигнализацией транспортного средства (автор видео — Edward Deviatkin).

Диагностика неисправностей

Итак, если вы хотите произвести проверку работоспособности всех элементов схемы электропроводки, необходимо придерживаться определенных действий. Если в работе оборудования имеются проблемы, то в первую очередь необходимо проверить, рабочие ли предохранители, установленные в блоке. Если с предохранителями все в порядке, а не работает, к примеру, оптика, то нужно будет проверить лампы. Если с ними все в норме, то осуществляется прозвонка проводки с помощью тестера.

В том случае, если машина вовсе не заводится, нужно будет выполнить следующие действия:

  1. Сначала произведите проверку АКБ, как сказано выше, полный разряд может стать причиной невозможности запуска двигателя.
  2. Если АКБ заряжен, нужно прозвонить участок цепи от катушки зажигания до генератора. Часто случается такое, что виной всему обрывы. При выявлении обрывов в схеме электропроводки необходимо заменить провода. Если вы заметили, что на контактах соприкосновения имеются окисления, то их необходимо ликвидировать. Для этого контакты либо меняются, либо зачищаются.
  3. Если катушка не дает искру, мотор завести не получится. Чтобы проверить, есть ли искра, вытащите высоковольтный провод и поднесите его к массе, то есть к железу (кузову, например). Ваш помощник в этот момент должен крутить стартер, чтобы запустить ДВС. В момент попытки запуска между проводом и массой должна промелькнуть искра.
  4. Троение двигателя и невозможность его запуска часто связана с эксплуатацией плохих свечей зажигания. Препятствовать нормальной работе силового агрегата может нагар и налет, который появляется на электродах. Соответственно, при слишком большом слое налета появление искры будет невозможным. Чтобы решить проблему, необходимо произвести очистку свечей, подробную инструкцию вы найдете тут.

Сталкивались ли вы с проблемами неработоспособности проводки на авто?

Загрузка ... Загрузка ...

Видео «Как произвести ремонт оптики на ВАЗ 2104?»

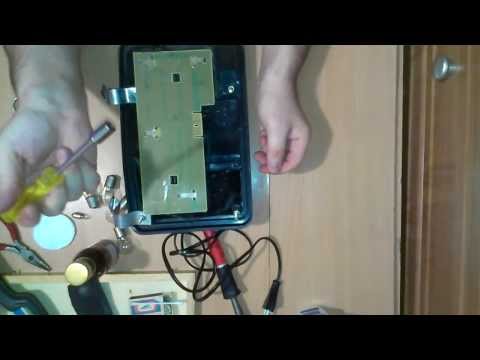

Из видео ниже вы сможете узнать, как осуществляется ремонт задних фонарей на «четвертке» (автор ролика — Борис Шумский).
