Особенности ремонта АКПП в Фольксваген Пассат Б5

Сегодня практически каждый автомобилист знает о том, что такое автоматическая трансмиссия и чем она отличается от «механики». Однако далеко не все знают, в чем заключается ее принцип работы и что делать в случае поломки агрегата. О том, как обнаружить поломку, осуществить ремонт и снятие АКПП на Фольксваген Пассат б5 с фото и видео, вы можете узнать здесь.

Что такое АКПП и каков ее принцип работы?

Коробка «автомат» — это автоматическая трансмиссия, принцип работы которой заключается в обеспечении автоматизированного выбора скорости в зависимости от режима движения. И хотя еще двадцать лет назад автоматически трансмиссии были не особо популярны среди потребителей, сегодня они ставятся даже на машины российского производства.

Следует отметить, что в общем схема и принцип функционирования «автомата» не особо отличается от механических агрегатов с шестеренками константного типа сцепки. В МКПП данные шестеренки расположены в постоянном зацеплении, когда машина движется. А когда водитель переключает селектор коробки передач, определенная шестерня автоматически блокируется на ведомом валу.

Транспортное средство Фольксваген пассат б5
Транспортное средство Фольксваген пассат б5

Что касается автоматических трансмиссий, то в этих агрегатах нет зубчатых шестеренок. В «автоматах» функции этих шестеренок выполняют блоки управления — гидравлический и электронный. Таким образом, при автоматическом переключении передач будут отсутствовать рывки и толчки, что обусловлено работой гидротрансформатора. Также необходимо добавить, что АКПП использует маслонасос и дополнительный радиатор для охлаждения рабочей жидкости. В отличие от механических агрегатов, при работе «автоматов» рабочая температура может быть критически высокой. Соответственно, данные агрегаты нуждаются в более улучшенной системе охлаждения.

Когда автолюбитель едет за рулем своего Фольксвагена Пассат б5 с АКПП, переключение скоростей происходит при помощи движущихся муфт. В частности, компоненты агрегата (валы и планетарные элементы) разъединяются и соединяются, что позволяет набирать и сбрасывать обороты. Все это происходит благодаря движущимся муфтам.

Что касается непосредственно муфты, то принцип ее функционирования заключается в регулярном сжатии кольцевых дисков поршнем, который находится в барабане. Рабочая жидкость проходит по патрубкам, которые расположены как в барабане, так и на дисках, а также непосредственно корпусе АКПП Пассат б5, и проходит к цилиндру. Когда происходит увеличение количества оборотов мотора, в этот момент начинается передача крутящего момента. В целом так выглядит работа автоматической трансмиссии. А руководит всеми расписанными выше процессами блок управления.

Голосование

Сталкивались ли вы с проблемой поломки АКПП?

Загрузка ... Загрузка ...

Поломки АКПП

Каждый узел автомобиля не вечен, соответственно, рано или поздно наступает момент, когда приходится прибегнуть к ремонту, в том числе и автоматической трансмиссии. Ниже вы сможете ознакомиться с самыми часто встречаемыми поломками, которые могут произойти с АКПП Фольксваген Пассат б5.

Утечка рабочей жидкости

Является одной из самых распространенных неисправностей автоматической трансмиссии. Как правило, утечка масла происходит из-под уплотнительных резинок агрегата. Разумеется, такую проблему необходимо решать демонтажем и заменой прокладок. Но лучше предотвратить такой исход, в результате чего необходимо производить периодический осмотр состояния агрегата. В любом случае, если вы заметили подтеки, то необходимо будет менять трансмиссионную жидкость и прокладки.

Поломки блока управления

Неисправности блока управления также являются распространенным поломками. Чаще всего они встречаются в относительно не новых АКПП Фольксваген Пассат б5. В результате выхода из строя некоторых элементов устройства блок может некорректно выбирать обороты для переключения скоростей, что чревато проблемами во время движения. Кроме того, блок управления может и вовсе заблокировать работу АКПП, что, как вы понимаете, сделает невозможным движение авто. Проблема решается только полной диагностикой и заменой шлейфов и других элементов блока управления.

Поломки гидроблока

Неисправности гидроблока могут появиться во многих случаях, которые, как правило, связаны с некорректной работой агрегата. Если автовладелец не прогревает коробку должным образом в зимнее время года и сразу же начинает ехать, со временем поломка гидроблока не просто может случиться, она обязательно произойдет. Если гидроблок не в порядке, при движении на своем Фольксваген Пассат б5 вы почувствуете вибрации и удары. Иногда машина может и вовсе не поехать. Если ваш Фольксваген Пассат относительно новый, то об этой поломке вам сообщит бортовой компьютер.

Выход из строя гидротрансформатора

Поломки, которые связаны с работой гидротрансформатора, решаются только его ремонтом. Такие неисправности также часто встречаются на практике, однако, их ремонт обходится дешевле, чем в случае с блоком управления или гидроблоком.

При некорректно функционирующем гидротрансформаторе вы заметите:

  • стук АКПП по время движения;
  • шелест или шорох в коробке;
  • очень сильное вибрирование, особенно при езде на пониженных оборотах;
  • транспортное средство теряет динамику;
  • если меняете рабочую жидкость в трансмиссии, то в поддоне с «отработкой» вы увидите большое количество стружки.
Так выглядит гидротрансформатор автоматической трансмиссии
Так выглядит гидротрансформатор автоматической трансмиссии

Процедура снятия агрегата

Если вы решили осуществить ремонт АКПП Фольксваген Пассат б5 своими руками, то для начала вам нужно знать, как осуществляется снятие агрегата. Больше подробной информации вы найдете на фото и видео, но ниже представлена общая инструкция по снятию АКПП. Процессы по снятию и ремонту агрегата своими руками должны осуществляться на подъемнике или эстакады, но при их отсутствии подойдет и обычная яма. С целью недопущения новых поломок следует использовать трансмиссионный домкрат.

  1. Залезьте под днище авто и произведите процедуру слива рабочей жидкости. Это делать не обязательно, но желательно, чтобы облегчить дальнейшую процедуру ремонта. Когда масло слито, необходимо демонтировать поддон.
  2. После этого следует отключить все шланги и патрубки, а также тяги и разъемы, которые могут помешать демонтажу агрегата.
  3. Используя гаечные ключи, выкрутите все винты, которые крепят гидротрансформатор. Так нужно сделать, чтобы демонтировать устройство вместе с АКПП. В зависимости от года выпуска Фольксваген Пассат б5 крепления гидротрансформатора могут быть разными, поэтому процедура выкручивания болтов может занять какое-то время. Тем не менее, этот процесс нужно выполнить, поскольку демонтаж агрегата без трансформатора может стать причиной повреждения шлицов первичного шкива.
  4. Когда все винты гидротрансформатора выкручены, необходимо еще раз проверить, держит ли что-нибудь вашу трансмиссию или нет. Когда вы убедились в том, что демонтажу агрегата ничего не мешает, его можно снять и вытащить. Во время снятия АКПП следует придерживать гидротрансформатор. Это делается для того, чтобы он случайно не соскочил со шлица шкива.

Устранение неисправностей

Процедура устранения неисправностей коробки передач заключается в ее полном переборе своими руками, о чем мы поговорим далее. Фото и видео этого процесса вы найдете ниже.

  1. После снятия АКПП вам нужно разобрать агрегат. Первым делом вы увидите прокладку масляного насоса — если она в плохом состоянии, ее нужно заменить.
  2. Далее, вы получаете доступ к муфтам — если фрикционные диски уже отработали свой ресурс эксплуатации, то их необходимо заменить.
  3. Следующий элемент — гидроблок. Его нужно промыть, особенно, если до этого вам пришлось поменять фрикционные диски, поскольку металлические отложений от них скапливаются именно тут. Очистку узла рекомендуется производить при помощи кисти и специально предназначенной для этого жидкости, которую можно приобрести в любом автомобильном магазине.
  4. При необходимости осуществите замену поршней. Кроме того, не лишним будет поменять и сальник гидродинамического трансформатора, особенно, если он в печальном состоянии. Также осуществите замену металлических колец-уплотнителей, если в этом есть необходимость.
  5. Затем нужно собрать пакет тормоза. Когда планетарный редуктор вместе с одноходовой муфтой установлены на место, монтируйте приводы солнечных шестеренок и планетарный элемент. Все приводы следует зафиксировать винтом, а затем необходимо обратно собрать три разобранные ранее муфты. Установите новую прокладку, не забудьте про масляный насос. Также необходимо монтировать пружины разжима тормоза. Надежно закрутите все элементы.
  6. Теперь установите заранее промытый гидроблок на место, после чего смонтируйте сам фильтр трансмиссии. Собственно, на этом процесс ремонта АКПП Фольксваген Пассат б5 своими руками можно считать завершенным. Осталось только осуществить промывку поддона и установку новой уплотнительной резинки.
  7. В конце концов, вам нужно будет установить ваш агрегат на место, после чего следует залить новое трансмиссионное масло.

В целом данный процесс по демонтажу и ремонту агрегата требует, если не сказать что профессионального, то специализированного подхода. Как вы понимаете, такая процедура не каждому под силу, поэтому перед тем, как заняться снятием и разбором агрегата, спросите себя — а сможете ли вы все сделать правильно и качественно? Ведь автоматическая трансмиссия — это не игрушки, а серьезный агрегат, без которого работоспособность двигателя будет невозможной. А значит, и подход к ремонту должен быть соответствующим.

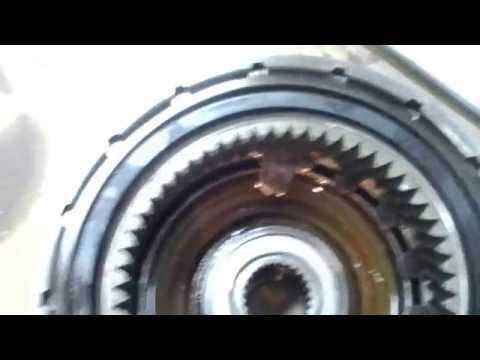

Видео от Анатолия Лучко «Ремонт АКПП своими силами»

О подробной процедуре ремонта автоматической трансмиссии вы сможете узнать из видео.
