Автомобильная розетка прикуривателя — деталь, заслуживающая внимания

Прикуриватель автомобильный (ПА) представляет собой устройство, которым комплектуются все без исключения транспортные средства. Несмотря на то, что предназначение этого элемента заключается в подкуривании сигареты, гнездо прикуривателя может использоваться для разных целей. В частности, в последнее время оно активно используется для зарядки различных гаджетов и устройств, подключающихся в бортовой сети авто.

Какие бывают розетки и разъемы прикуривателя?

Автомобильный прикуриватель появился значительно раньше, чем розетка. Устройство было запатентовано компанией «Моррис» еще в 1921 году, но его серийная установка на автомобили началась спустя еще несколько лет. В 1956 году было разработано простое автоматическое устройство, изготовленное на основе биметаллического саморазжимающегося захвата. В том же году габариты гнезда ПА были унифицированы и прописаны в стандарте SAE J563, причем используются они до сих пор.

Несмотря на унификацию габаритов, автомобили могут оборудоваться двумя типоразмерами ПА:

  1. Гнездо А. Внутренний диаметр такого гнезда составляет 20.91 мм, допускается отклонение в большую или меньшую сторону на 0.04 мм. В такое гнездо прикуривателя с крокодилами можно установить устройство, размер корпуса которого составляет 20.805 мм с погрешностью 0.075 мм.
  2. Гнездо В. Его размеры немного больше — 21.455 мм, допускается погрешность 0.045 мм. Что касается непосредственно самого ПА, то его диаметр для установки в такое гнездо должен составлять 21.18 мм. При этом допускается погрешность 0.05 мм в меньшую сторону или 0.15 мм в большую.
Цифровой термометр и вольтметр, подключенный к гнезду ПА
Цифровой термометр и вольтметр, подключенный к гнезду ПА

Параметры выбора разветвителя

Чтобы розетка прикуривателя могла питать больше устройств, можно использовать разветвитель. Но учтите, что сам ПА рассчитан на мощность 12 вольт, соответственно, подключение к нему нескольких устройств, которые будут питать такое напряжение, может привести к его перегоранию. Причем выйдет из строя не заглушка прикуривателя, которую вы демонтируете перед эксплуатацией тройника, а именно сам узел.

Тем не менее, если вы решили рискнуть и купить разветвитель, необходимо учитывать несколько нюансов:

  1. Максимальная нагрузка, которую поддерживает тройник. Если вы планируете подключать к устройству несколько девайсов, то лучше выбрать разветвитель с максимально допустимой нагрузкой.
  2. Параметр силы тока у USB-выхода. Тройник может быть оснащен стандартным USB-выходом на 500 мили Ампер или усиленным, позволяющим работать при нагрузке 1 или 2 Ампера. Учтите, что через традиционные USB-выходы на 500 Ампер можно заряжать мобильные гаджеты, если она находятся в режиме ожидания. Но если вы смотрите видео на смартфоне или у вас включен GPS-навигатор, то такой силы тока будет недостаточно.
  3. Качество покупаемого устройства. Даже не смотрите в сторону дешевых устройств с хлипким корпусом. Осмотреть внутренности девайса, чтобы оценить качество перепайки схемы, у вас не получится, но сделать вывод о качестве изготовленного устройства можно путем осмотра самого разветвителя. Обратите внимание на центральный штекер — в более качественных тройниках он должен быть оснащен предохранительным элементом (автор видео — канал master12volt).

Особенности эксплуатации прикуривателя

Какие нюансы следует учесть при эксплуатации ПА:

  1. При зарядке мобильных гаджетов или навигаторов через ПА, время от времени притрагивайтесь к адаптеру, чтобы оценить его температуру. Если девайс слишком горячий, то его лучше отключить от бортовой сети.
  2. Если нет необходимости, то не подключайте к бортовой сети через ПА мощные гаджеты — чайники, пылесосы и т.д. Другое дело — автомобильный компрессор. Его недолгая эксплуатация допускается, тем более, что используется он не так часто.
  3. Нет смысла покупать разветвители на три и больше гнезд, ведь предохранительный элемент для ПА один и он может не выдержать такой нагрузки.
  4. Спиральный кабель девайса, подключенного к ПА, не должен быть натянут.
  5. Если вы уходите из машины, всегда отключайте разъем. Ведь не на всех транспортных средства питание в ПА отключается при выключении зажигания. Так что при последующей попытке завесит двигатель вы можете столкнуться с проблемой севшего аккумулятора. Тем более, что в таком случае есть более высокая вероятность замыкания в электроцепи, соответственно, это может привести к более страшным последствиям, к примеру, возгоранию.

Цена вопроса

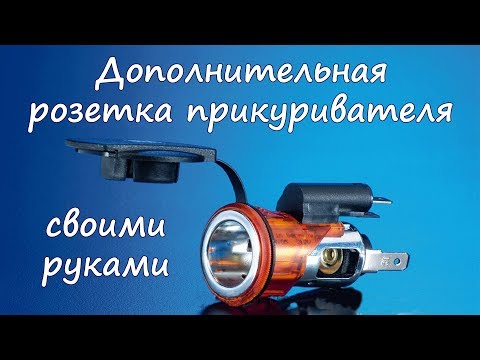

Видео «Как сделать дополнительную розетку своими руками?»

Подробная инструкция по изготовлению дополнительной розетки для питания различных гаджетов в автомобиле представлена на видео ниже (автор ролика — канал T-Strannik).

Голосование

Вы пользуеетесь прикуривателем для подключения электронных устройств?

Загрузка ... Загрузка ...

Комментарии и отзывы

  • Серёга

    Цитата «Но учтите, что сам ПА рассчитан на мощность 12 вольт….»
    Я, конечно, не электрик, но точно помню, что в Вольтах измеряется напряжение. ПА рассчитан на мощность 180 или 240Вт, (12В *15А или 20А предохранитель соответственно), но лучше больше 150 или 200Вт не втыкать. Езжу с тройником — обогрев сиденья (зимой) + регистратор + зарядка. Без проблем. Конечно, всё зависит от состояния проводки и контактов. Может всё и от одной зарядки всё сгореть.
