Как работает спидометр автомобиля и для чего он нужен?

Показатели спидометра автомобиля необходимы, чтоб определять и контролировать скорость транспортного средства соответственно ограничениям, действующим на территории той или иной страны. Он входит в список обязательной комплектации автомашин.

Для чего нужен спидометр?

Автомобильный спидометр (АС) — прибор, который определяет модуль мгновенной скорости движения транспортного средства.

Ориентируясь на показатели «девайса» водитель может:

  • узнать интенсивность движения автомобиля в реальном времени;
  • вычислить расход топлива при каждой конкретной скорости.

Скомплектованный со спидометром автомобиля одометр — прибор для измерения пройденного пробега. Иногда эти «девайсы» не разделяют и говорят про спидометр-одометр.

С помощью одометра можно определить, когда необходимо менять:

  • автомобильные масла;
  • фильтры;
  • ремни (генератора и ГРМ).

Виды спидометров

Есть большое разнообразие АС, всех их классифицируют на виды по:

  • методу измерения;
  • типу индикатора.

По способу измерения

Классификация спидометров автомобилей по принципу работы:

Вид АСПринцип работы

Хронометрический
Гибрид одометра и часов – пройденное расстояние разделяется на затраченное время. В результате получается скорость движения транспортного средства.
ЦентробежныйПлечо регулятора, удерживаемое пружиной, вращается вместе со шпинделем и отбрасывается в стороны центробежной силой. При этом расстояние смещения пропорционально скорости.
ВибрационныйПрибор данного типа используется для транспортных средств, которые быстро вращаются. Механический резонанс колебаний рамы или подшипников машины приводит к вибрации градуированных язычков с частотой, соответствующей числу оборотов транспортного средства.
ИндукционныйСостоит из системы постоянных магнитов, вовлечённых во вращательное движение вместе с приводным шпинделем. Он производит вихревые токи в установленном в магнитном поле диске. Происходит привлечение во вращательное движение диска, которое ограничивается специальной пружиной. Скорость указывает стрелка, соединённая с ним.
ЭлектромагнитныйДатчик быстроты движения подаёт электросигналы, а сам привод «девайса» перемещается в соответствии с количеством сигналов.
ЭлектронныйДатчик вырабатывает импульс тока за каждый оборот шпинделя. Сигналы поступают на счетчик, который подсчитывает их за фиксированный промежуток времени. Далее информацию обрабатывает микропроцессор, где происходит ее конвертирование в показания скорости, которая визуализируется на панели управления автомобиля.

По типу индикатора

По способу визуализации данных спидометры делятся на:

  • аналоговые, или механические;
  • цифровые.

Аналоговый

Схема работы универсального аналогового АС:

  • стрелка спидометра связана с валом редуктора;
  • последний в свою очередь получает привод от вращающихся колёс.

Интенсивность движения вала редуктора пропорциональна быстроте вращения колес. Поэтому именно этот узел наиболее достоверно отображает скорость автомобиля.

В таблице представлены разные аналоговые спидометры:

ТипОписание

Стрелочный

Скорость указывает стрелка, которая движется на полукруглом циферблате.

Ленточный

Интенсивность хода автомобиля показывает лента, проходящая мимо делений на горизонтально размеченной шкале.

Барабанный

Деления прибора находятся на барабане – при его вращении цифры появляются в окошке, отображая скорость.

Из всех типов аналоговых спидометров в современных автомобилях используется только стрелочный.

Цифровой

Особенности цифрового АС:

  • имеет наивысшие показатели точности;
  • индикатор – дисплей, отображающий скорость в цифровом эквиваленте;
  • на экране водитель может посмотреть суточный и суммарный пробег;
  • имеет сигнализацию, которая срабатывает при превышении установленного предела скорости движения транспортного средства.

Основным недостатком цифрового автомобильного спидометра является задержка показаний. В результате некорректно отображаются данные при смене скорости.

Наглядно, как работает цифровой автомобильный спидометр с использованием IPHONE 4 можно посмотреть на видео, снятым каналом videoSPBLIFE.

Фотогалерея

На фото представлены разные виды АС:

Принцип работы спидометра на переднеприводных и заднеприводных авто

Есть особенности в принципах работы АС на передне- и заднеприводных автомобилях. На авто, приводящихся в движение задними колёсами, спидометр контролирует вращение вторичного вала коробки передач и по нему рассчитывается скорость.

На переднеприводных машинах оборудование измеряет интенсивность движения автомобиля с помощью привода левого колеса. Погрешность АС в этом случае большая, поскольку передние шины поворачивают авто и прибавляется эффект от закругления дороги. При поворотах влево «фиксированная скорость» чуть меньше, чем при прямолинейном движении, а вправо – немного больше.

Погрешность спидометра

Всем АС, как и любым другим техническим устройствам свойственна неточность показаний.

Причины неточного измерения:

  • заводская калибровка приборов, которую точно на 100% невозможно выполнить;
  • высота и диаметр шин – влияют на расстояние, которое пройдёт машина за 1 оборот приводного вала;
  • «эффект поворота» на спидометрах переднеприводных автомобилей.
Правило автопроизводителей – погрешность АС конструктивно должна быть в сторону увеличения показаний, против фактической скорости движения.

Видео

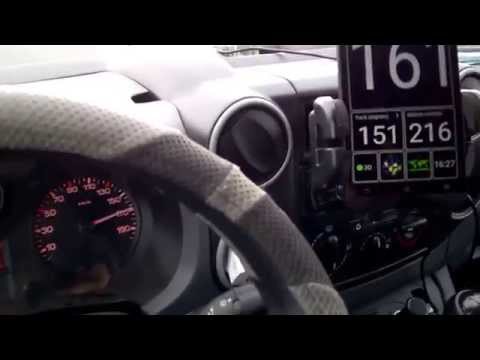

На видео от пользователя Виктора Хабибулина сравниваются цифровые спидометры с GPS и аналоговые.
