Мастерим контроллер ходовых огней без использования сложных микросхем

Контроллер ДХО представляет собой устройство, использующееся для контроля работоспособности дневных ходовых огней. С помощью этого девайса обеспечивается более стабильная и оптимальная работа оптики, что позволяет оптимизировать функциональность электросети в целом. Подробнее о том, как соорудить такой девайс в домашних условиях, вы сможете узнать из этой статьи.

Варианты изготовления своими руками

Если вы решили соорудить контроллер дневных ходовых огней в свой автомобиль, то для начала предлагаем ознакомиться с несколькими вариантами изготовления устройства.

Фотогаларея «Схемы для изготовления»

  1. Контроллер ДХО на базе реле. На многих транспортных средствах установлены штатные противотуманки, но пользуются ими далеко не все автомобилисты. Причина может заключаться в отсутствии необходимости эксплуатации, большом потреблении напряжения оптикой либо ее неэффективностью. Как вариант, туманки при необходимости можно переделать в дневных ходовые огни, только источники освещения нужно будет заменить на диодные. Также нужно будет немного поменять стандартную схему подключения, вероятнее всего, в данном случае нужно будет демонтировать бампер и контрольный щиток.
    Когда вы сможете получить доступ к бортовой сети, процедура подключения осуществляется по схеме, приведенной выше. В данном случае вам необходимо обеспечить правильную работу оптики — то есть ходовые огни должны автоматически включаться при запуске двигателя и отключаться, когда вы включите габариты или дальний либо ближний свет. Чтобы обеспечить это, сигнал от габаритных огней можно взять с подсветки кнопки, благодаря этому вы не забудете о деактивации ДХО.
  2. С использованием платы ATmega8. Такой вариант более предпочтительный, если в машине затруднен доступ к проводке. Сами дневные ходовые огни покупаются отдельно, блок управления вам не нужен. ДХО своими руками нужно установить в бампер, для этого проделайте соответствующие отверстия и зафиксируйте оптику. Выполнив эти действия, вам останется поработать только с самим контроллером.
    Следует отметить, что данная плата также позволяет реализовать и другие, не менее полезные функции, например, индикацию работы подогревателя двигателя. В данном случае алгоритм функционирования будет таким — когда транспортное средство не заведено, на аккумуляторе напряжение будет составлять меньше 13.5 вольта. Соответственно, при запуске двигателя аккумулятор будет подзаряжаться, а это значит, что напряжение будет более 13.5 вольт. Сами ДХО будут активироваться автоматически. Чтобы произвести подключение, два провода необходимо подсоединить к аккумулятору, а два — на саму оптику.

Инструкция по изготовлению регулятора ДХО

Схема для изготовления девайса в домашних условиях
Схема для изготовления девайса в домашних условиях

Рассмотрим процесс изготовления регулятора для ДХО в домашних условиях в соответствии со схемой, приведенной выше.

Логика функционирования данного девайса следующая — блок активирует работу дневных ходовых огней только в таком случае:

  • если запущен силового агрегат автомобиля;
  • если габаритное освещение и дальний, а также ближний свет отключены.

Собственно, эти условия являются обязательными и соответствуют всем требованиями по работе дневных ходовых огней. Когда вы включите габаритные огни либо ближнее освещение в темное время, то регулятор автоматически отключит ходовые огни.

Для изготовления блока в соответствии со схемой вам понадобятся следующие элементы:

  • два биполярных транзистора, на схеме обозначены как VT1 и VT6;
  • три выпрямительных диодных элемента, маркируются как VD1, VD2, VD3;
  • два резисторных компонента на 1 кОм R1 и R2;
  • также потребуется два резистора на 5.1 кОм — маркированы как R3 и R4;
  • один резисторный элемент на 10 кОм — R5;
  • один предохранитель на 15 ампер и одно реле на 10 ампер, на схеме отмечено как К1.

Все эти запчасти можно приобрести на любом радиорынке, в соответствующем магазине или заказать в интернете. Проблем с поиском составляющих элементов схемы возникнуть не должно. Сам процесс изготовления устройства вызвать проблем не должен — вам нужно просто соединить на плате все элементы таким образом, как это показано на схеме. Процедура соединения осуществляется при помощи пайки. Если вы не умеете паять, то лучше обратитесь к квалифицированному электрику — любой специалист, имеющий опыт, сможет без проблем спаять такой регулятор.

Изготовленный своими руками контроллер ДХО
Изготовленный своими руками контроллер ДХО

При пайке будьте осторожны и не повредите составляющие элементы контроллера, поскольку это может привести к его дальнейшей неработоспособности. Все детали должны быть надежно припаяны, поскольку при движении автомобиля могут возникать вибрации, а они, в свою очередь, разрушительно действуют на любые движущиеся элементы. Особенно, если речь идет об электронике.

После того, как устройство будет сделано, его необходимо правильно подключить:

  • ДДМ — необходимо соединить с контроллером давления моторной жидкости или со стояночным тормозом;
  • выход на +12 вольт необходимо соединить с генераторным устройством либо замком зажигания, в частности, вам нужно соединить его с контактом, где появляется напряжение при запущенном моторе;
  • габариты — как можно догадаться, в данном случае речь идет о положительном контакте габаритных огней, конкретное место подключения не имеет значения;
  • GND — это масса или кузов транспортного средства;
  • ДХО — сами дневные ходовые огни с галогенными или диодными источниками освещения (автор видео о подключении — Виталий Новаков).

Что касается настройки изготовленного контроллера, то этот процесс заключается в диагностике алгоритма работы в результате подачи на него имитационных импульсов. Когда на вход габаритных огней поступит 12-вольтное напряжение, реле должно автоматически отключиться. Также оно отключится в том случае, если вход контроллера давления масла будет замкнут на землю.

Цена вопроса

Если по каким-то причинам вы не хотите делать контроллер в домашних условиях, то его всегда можно купить на рынке или заказать в интернете. Стоимость может отличаться в зависимости от магазина, причем разница в цене может составлять до 40%. В среднем стоимость контроллера DRL на сегодняшний день составляет от 650 до 1000 рублей.

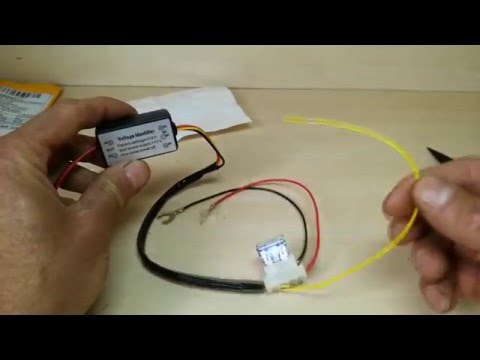

Видео «Обзор контроллера ДХО, купленного в Китае»

На видео ниже продемонстрирован подробный обзор китайского контроллера дневных ходовых огней (автор ролика — Сергей Станевич).
