Классификация сцепления: виды, плюсы и минусы

Одной из важных систем любого транспортного средства считается сцепление. Его предназначение заключается в кратковременном разъединении мотора и КПП и дальнейшем их соединении, что требуется для начала движения авто и переключения скоростей. Ниже мы вам расскажем, что представляет собой демпферное сцепление, какие бывают виды сцепления, фото, принцип работы и в чем заключаются их различия (автор видео — S. Orazov).

По типу управления

В этом разделе подробно описаны типы сцепления по принципу работы и методам управления.

На сегодняшний день демпферное двойное сцепление автомобиля может отличаться от других типов по способу управления:

1. С механическим приводом. Такой механизм обычно устанавливается на небольшие легковые машины. Основными плюсами его использования являются низкая цена и простота устройства. Важным компонентом демпферного сцепления автомобиля является тросик, выполняющий функцию соединения вилки и педали. Когда выжимается педаль, усилие посредством тросика передается на передачу. Такие приводы оборудуются механизмом, дающим возможность регулировать свободный ход педали, в частности, речь идет о регулировочной гайке.
2. Демпферное устройство с гидравлическим приводом. В роли расходного вещества в данном случае выступает тормозная жидкость. Устройство гидравлики следующее — сама педаль, цилиндры, расширительный бачок, соединительные патрубки. Когда нажимается педаль, поршень основного цилиндра будет перемещаться с помощью толкателя, в результате чего «тормозуха» отходит от бачка и попадает в рабочий цилиндрик по патрубкам. Под воздействием тормозного материала осуществляется движение поршнем. Для ликвидации воздушных пробок системы оснащаются специализированными штуцерами.
3. Принцип работы электрического механизма основан на добавлении в систему электромагнитного элемента. Процесс передачи энергии производится за счет электромагнитных сил.
4. Комбинированное. Данный фрикционный механизм системы позволит обеспечить оперативное включение и отключение элемента с наименьшей скоростью вращения. Дальнейший рост крутящего момента осуществляется с применением гидродинамической передачи.
5. С усилителем и без него.
6. Демпферные системы автомобиля, различающиеся по типу создания усилия — при помощи пружин либо электромагнита.
7. Не автоматические устройства, как правило, с воздействием водителя на педаль, могут быть оснащены усилителем или нет.
8. Полуавтоматические, такие узлы обычно подают сигнал, когда меняется положение педали либо селектора коробки.
9. Автоматические.

По типу трения

По виду трения демпферные сцепления автомобиля можно разделить на два типа:

1. Сухие. Принцип работы сухого устройства основан на передаче вращающего момента от мотора машины к трансмиссионной системе при помощи сухого трения. Оно образуется в ходе функционирования ведущего и ведомого шкивов.
2. Мокрые. Такое двойное сцепление работает в масле. Передача энергии с мотора на коробку передач, как видно по фото, также осуществляется посредством сжатия ведущих и ведомых компонентов системы, обрабатываемых маслом. Основным минусом является сложность конструкции, а также достаточно высокая цена на обслуживание и ремонт, в результате чего современные авто практически не оснащаются такими сцеплениями.

По режиму включения

По режиму включения керамическое сцепление автомобиля может подразделяться на:

1. Постоянно замкнутое. Если механизм постоянно замкнутый, то это означает, что выжимной диск будет постоянно прижиматься к так называемой корзине механизма. Такие устройства характерны для классических моделей отечественных авто.
2. Не постоянно замкнутое. То есть диск системы, как видно по фото, не постоянно прилегает к корзине. Такое механизмы характерны для автомобилей Волга и других.

По числу ведомых дисков

Системы также различаются между собой по количеству ведомых шкивов:

1. Однодисковые элементы обычно устанавливаются на легковых и грузовых транспортных средствах, где передающихся вращающий момент варьируется в районе 0.7-0.8 кНм. Подробное устройство системы можно увидеть на фото.
2. Что касается двухдисковых компонентов, то их эксплуатация актуальна в транспортных средствах с высоким крутящим моментом.
3. Если говорить и многодисковых системах, то они могут быть сухими либо мокрыми. В любом случае, они используются в специализированных механизмах, к примеру, коробках-автомат, предохранительных муфтах и так далее.

По типу и расположению нажимных пружин

По данному параметру расположения демпферных пружин сцепления разделяются:

• на механизмы, где демпферные пружинки установлены на периферии нажимного вала;
• на устройства с централизованной диафрагменной пружиной.

По числу потоков передач крутящего момента

По этому показателю системы можно поделить на:

1. Однопоточные. Самый распространенный вариант установки механизма между маховиком мотора автомобиля и ведущим шкивом трансмиссии представлен на фото.  Собственно роль ведущего шкива выполняет непосредственно маховик. К торцевой части устройства при помощи пружин подсоединяется ведомый шкив с фрикционами, монтированный при помощи специальных креплений к валу трансмиссии. Основной плюс — это универсальность таких систем, чего не скажешь о двухпоточных.
2. Двухпоточные. По факту данный вид являет собой совмещение двух однодисковых устройств, и каждое из них оборудовано как ведомыми, так и ведущими шкивами, которые сжимаются посредством специализированных пружинок. Основным минусом системы является ее не универсальность — такие механизмы применяются только на тракторах и другой сельскохозяйственной технике.

Требования к конструкции

К сцеплению автомобиля, как известно, предъявляются определенные требования, оно должно обеспечивать:

• беспроблемное, а главное — плавное включение, что позволяет снизить уровень нагрузок на коробку передач и улучшить динамику в целом;
• полное выключение в деактивированном положении, это позволит снизить вероятность того, что автомобиль поведет, соответственно снизится вероятность опасной остановки ДВС;
• надежное включение при активированном положении, что способствует снижению вероятности пробуксовки;
• оптимальный отвод тепла, соответственно, вашему транспортному средству не будут грозить проблемы с перегревом устройства;
• долгий срок эксплуатации и износостойкость поверхностей трущихся элементов;
• комфорт в плане управления и удобство.

Помимо этого, данные механизмы, как и другие узлы транспортного средства, должны обладать такими параметрами, как обеспечение наиболее оптимальных габаритов и небольшого веса. Устройство должно быть максимально надежным и технологичным, обладать высоким сроком эксплуатации.

 Загрузка ...

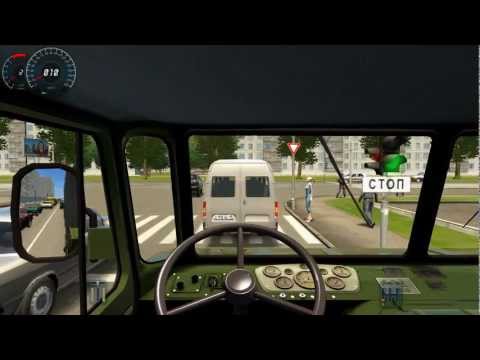

Видео «Двойной выжим сцепления»
