Как заменить ремень ГРМ на автомобиле Renault Logan?

Легковой автомобиль Логан относится к категории бюджетных машин, имеющих простую и надежную конструкцию. Замена ремня ГРМ Рено Логан не требует от исполнителя высокой квалификации, поэтому многие владельцы выполняют ремонт своими руками.

Разновидности двигателей и ремней ГРМ для автомобилей Renault Logan

На автомобилях Рено Логан применяются двигатели:

  • 1,4-литровый бензиновый, мощностью 75 л. с.;
  • унифицированный 1,6-литровый агрегат, развивающий 84 л. с.;
  • самый мощный 1,6-литровый вариант с 16-клапанной схемой газораспределения, обеспечивающей мощность 102 л. с.

На моторах Рено Логан применяются два варианта ремней. Конструкция приводов зависит от числа распределительных валов, в связи с этим существуют и различия при выполнении замены. В комплектах деталей на машинах до 2010 года и после (рестайлинг) имеется небольшая разница, при этом сами запчасти полностью взаимозаменяемы.

Ремень ГРМ Рено Логан 1,4

На машинах применяется двигатель модели K7J, оснащенный одним распределительным валом в головке блока. Привод выполняется ремнем, имеющим 96 зубьев. Натяг ремешка производится отдельным роликом, который меняется вместе с изделием. От ременного привода осуществляется вращение помпы охлаждающей жидкости, поэтому рекомендуется проводить визуальный осмотр устройства. Некоторые ремкомплекты включают в себя новую помпу.

Ремень ГРМ Рено Логан 1,6 16V

Силовой агрегат К4М отличается применением головки блока цилиндров, оснащенной двумя распределительными валами. Из-за этого произошли изменения в приводе валов, который включает в себя два рабочих ролика. На двигателе применяется удлиненный и усиленный ремень, имеющий 132 зуба. При замене необходимо уметь устанавливать новые ролики, использование старых деталей запрещено.

На машинах Логан может устанавливаться 1,6-литровый мотор К7М, отличающийся от 1,4-литрового собрата только цилиндро-поршневой группой. На моторах применяется одинаковый зубчатый ремень и натяжитель.

Замена ремня ГРМ на Renault Logan своими руками

Особенностью газораспределительного механизма всех двигателей Рено Логан является загибание клапанов при обрыве приводного ремня. Поэтому не следует пренебрегать заменой деталей в соответствии с пробегом.

Выполнение замены можно проводить у официального представителя Рено, что обеспечивает заполнение сервисной книжки. Но многие владельцы машин прибегают к помощи небольших автосервисов, которые выполняют ремонт за меньшую стоимость. Часть автолюбителей, имеющих минимальные навыки слесарных работ, меняют ремень самостоятельно. При выполнении работ требуется корректная установка валов двигателя. От правильности выполнения этого этапа зависит конечный результат ремонта.

Когда следует менять ремень ГРМ на Renault Logan?

Официальный регламент рекомендует производить проверку состояния ремня привода ГРМ на каждом ТО (через 15 тыс. км). Замена выполняется через 60 тыс. км, но опыт эксплуатации машин показывает, что ремень нуждается в смене уже на 45 тыс. км. Если автомобиль эксплуатируется мало, то периодичность выполнения процедуры составляет каждые 4 года, независимо от пробега.

Не рекомендуется эксплуатация ремня на Рено Логан после пробега 60 тыс. км даже при условии отсутствия внешних признаков износа. Изделие имеет внутренние повреждения, связанные с ресурсом детали.

Досрочная замена ремня ГРМ в Рено Логан необходима в случаях:

  • появления замасливания на поверхности;
  • нарушения натяжки ремня;
  • заклинивания помпы или натяжного ролика;
  • механических разрушений беговой и внешней части (трещины, надрывы, выкрашивание);
  • расслоения торцевых частей.

Особенно опасным является попадание масла на поверхность изделия, оно быстро разрушает резину ремня. При обнаружении капель смазки требуется устранить причину попадания ее в полость привода распределительного вала. Это могут быть изношенные или поврежденные сальники валов.

Замена ремня ГРМ 8 клапанов

Для выполнения работы потребуется:

  • домкрат;
  • тренога для фиксации автомобиля;
  • набор гаечных ключей и головок;
  • динамометрический ключ;
  • набор запасных частей.

Видеоурок по замене ремня на 8-клапанном Логане снят автором Евгений Липовка.

Инструкция по замене ремня

Последовательность шагов по замене:

  1. Установить автомобиль на подъемник или поддомкратить правую переднюю сторону. После установки треноги домкрат убирается.
  2. Снять лист защиты картера двигателя.
  3. Демонтировать правое переднее колесо для обеспечения доступа к пластиковому брызговику колесной арки.
  4. Снять с автомобиля брызговик, зафиксированный двумя пластиковыми пистонами и гайкой. Пистоны расположены по нижней кромке, гайка — на верхней части детали. Демонтаж необходим для обеспечения доступа к шкиву коленчатого вала.
  5. Отвернуть гайку крепления шкива. В гаражных условиях применяется включение высшей передачи (на механической коробке) и одновременное нажатие на педаль тормоза. На этом этапе требуется помощь второго человека. После того как будет зажат тормоз, производится сдергивание с места гайки крепления (ключ на 18 мм). Еще одним способом блокировки вала является установка отвертки в паз, образующийся на месте предварительно снятого датчика положения коленчатого вала. Сенсор устанавливается на два болта размером 10 мм.
  6. Подложить под картер двигателя широкую доску и немного приподнять силовой агрегат домкратом. Запрещается упирать домкрат напрямую к поддону мотора, поскольку есть риск поломки детали.
  7. Открутить три болта крепления опоры двигателя к картеру. Затем откручиваются две точки крепления опоры к лонжерону. Все болты имеют размер 16 мм.
  8. Снять опору. Некоторые владельцы демонтируют масляный щуп, поскольку его можно повредить в процессе дальнейшей работы. Отверстие щупа закрывается чистой ветошью, предотвращающей попадание грязи в масло.
  9. Демонтировать поликлиновый ремень привода навесного оборудования. Для этого требуется провернуть ключом на 13 мм болт крепления ролика натяжителя. После ослабления натяга ремешок снимается со шкивов. Рекомендуется проверить состояние беговой дорожки и шкивов. Поврежденные детали должны заменяться новыми, поскольку от их состояния зависит бесперебойная работа силового агрегата.
  10. Снять верхний металлический защитный кожух механизма ГРМ, который установлен на шести болтах с размером головки 10 и 13 мм. Демонтировать нижнюю пластиковую секцию кожуха, установленную на двух болтах 8 мм. Снятые крышки рекомендуется очистить от грязи и пыли чистой ветошью.
  11. Выставить коленчатый вал в положение, соответствующее верхней мертвой точке в первом цилиндре (от шкива вала). В этом положении метка на шестерне распределительного вала находится напротив литеры D, пролитой на головке блока.
  12. Демонтировать натяжитель ремня, установленный на болт с размером головки 16 мм.
  13. Снять старый ремень и ролик с двигателя.
  14. Установить на место новый ремешок, на внешней поверхности которого имеются метки, соответствующие точкам на шестернях коленчатого и распределительного валов. Кроме этого, на поверхность нанесены стрелки, указывающие направление движения ремня при работе.
  15. Смонтировать на место натяжной ролик, отрегулировав натяжку ремня. Правильно натянутое изделие невозможно вывернуть на угол больший чем 90º.
  16. Провернуть коленчатый паз вручную на несколько оборотов для проверки корректности работы. Если метки не сбились, то производится обратная сборка двигателя.

На фотографиях отображены некоторые этапы замены ремня ГРМ на 1,6-литровом моторе Рено Логан.

Замена ремня ГРМ 16 клапанов

Сложностью при замене ремня на 16-клапанных агрегатах является отсутствие меток и необходимость установки взаимного положения распределительных валов. Поэтому процедура требует от владельца большей аккуратности и дополнительного инструмента. Для выполнения ряда шагов понадобится помощник.

Двигатель Рено Логан 1,6 16 клапанов оснащен специальным механизмом натяжения ремня ГРМ, который регулируется через специальное отверстие, выполненное в защитном кожухе.

Набор инструмента для замены дополнительно включает:

  • шаблон для фиксации валов;
  • болт-стопор коленчатого вала;
  • набор головок Torx;
  • набор шестигранных ключей;
  • шлицевые отвертки.

Инструкция по замене ремня

Последовательность действий при замене ремня на 16-клапанном варианте Рено Логан:

  1. Установить автомобиль по аналогии с заменой ГРМ на 8-клапанном моторе.
  2. Снять элементы защиты картера двигателя и грязезащитный брызговик правой арки.
  3. Приподнять двигатель, установив домкрат с доской под масляный поддон. Допускается поднятие мотора путем установки монтажной лопатки между поддоном и подрамником. В этом случае в образовавшийся зазор размещается деревянный клин, удерживающий двигатель в верхней точке.
  4. Ослабить болт крепления опоры к кронштейну (головка на 18 мм).
  5. Снять магистрали топливопровода и слива конденсата паров бензина из кронштейна, расположенного в районе опоры. Аккуратно отвести трубки в сторону, при необходимости зафиксировать их временной пластиковой стяжкой.
  6. Отвернуть три болта, фиксирующих опору к двигателю, головкой на 16 мм. Снять три болта фиксации опоры к лонжерону кузова (аналогичного размера) и демонтировать опору с автомобиля.
  7. Снять ремень привода вспомогательных агрегатов и металлическую крышку верхней части механизма ГРМ. Она крепится на трех болтах и двух гайках с размером под ключ 13 мм.
  8. Прокрутить коленчатый вал путем вращения шкива за гайку крепления.
  9. Отвернуть болт крепления шкива коленчатого вала. Стопорение от проворачивания выполняется включением передачи и нажатием на тормоз либо через отверстие датчика положения коленчатого вала. Во втором случае стопорение делается отверткой, вставляемой в зубчатый венец на маховике. При установке стопора необходимо быть осторожным и не повредить зубцы, предназначенные для работы датчика.
  10. Выкрутить до конца болт и снять шкив, под которым будет расположена шестерня и ремень привода ГРМ. Шкив снимается от руки, однако отмечены случаи подклинивания на валу. Тогда снятие выполняется при помощи монтажной лопатки, которой шкив равномерно поддевается с разных сторон.
  11. Снять пластиковый кожух нижней защиты ремня. Кожух крепится на четырех болтах размером 8 мм.
  12. Поскольку валы не имеют меток, то требуется фиксация распредвалов до снятия ремня привода. Процедура необходима для сохранения установленных на заводе фаз газораспределения. Начальным этапом является выставление верхней мертвой точки в первом цилиндре. Проворот коленчатого вала обычно выполняется штатным болтом шкива. При вкручивании болта подставляется набор шайб, имитирующий толщину элемента.
  13. Для выставления положения используется сервисный шаблон, который можно приобрести или изготовить самостоятельно. Необходимо демонтировать с двигателя воздуховод, закрывающий противоположный торец головки блока цилиндров.
  14. Снять две заглушки, закрывающие торцы распределительных валов. Поскольку детали одноразовые, то демонтаж выполняется путем протыкания центральной части отверткой.
  15. На торцах распределительных валов имеются две прямоугольные проточки, выполненные со смещением относительно оси. Проворачивая коленчатый вал, нужно добиться параллельного положения проточек, которое позволит вставить в них шаблон. Проточки должны располагаться ниже осей валов.
  16. Установить шаблон. Для контроля точки положения вала в блоке цилиндров имеется отверстие, закрытое пробкой. В него вворачивается контрольный стержень, который упирается в площадку на щеке коленчатого вала и блокирует вращение по часовой стрелке. Пробка имеет головку под ключ стандарта Е14, располагается на боковой части картера правее и ниже масляного фильтра (под сенсором лампы аварийного давления масла). В качестве фиксатора допускается использовать штатный болт М10. На него наворачивается пара гаек, которые обеспечивают длину вворачиваемой части 75 мм. Болт вворачивается до момента образования контакта между плоскостью головки и бобышки на картере.
  17. Ослабить ключом 13 мм крепление натяжителя.
  18. Повернуть ролик против часовой стрелки и уменьшить натяг ремня. Поворот выполняется шестигранным ключом, вставляемым в поворотную часть ролика.
  19. Вывести ремень с поверхности ролика, а затем со шкивов помпы и валов.
  20. Заменить натяжитель и обводной ролик на детали из комплекта. Натяжной ролик крепится на шестигранную гайку, а обводной — на винт под головку Torx T-50. При снятии обводного ролика следует помнить про втулку, расположенную под ним.
  21. Установить на место обводной ролик.
  22. Разместить по шестерням новый ремень, учитывая направление движения при работе. С целью обеспечения корректной установки на внешней части ремня нанесены стрелки. Для облегчения монтажа натяжной ролик устанавливается после ремешка. Корректность установки ролика обеспечивается металлической пластиной, которая должна попасть в паз на блоке двигателя.
  23. Демонтировать стопор из блока и снять шаблон.
  24. Провернуть коленчатый вал на два оборота. Определить момент совпадения прорезей на валах и проконтролировать правильность установки вворачиванием стопора. При необходимости процедура установки ремня проводится повторно.
  25. Если положение валов соответствует требования, то стопор снимается и начинается установка демонтированных деталей. При монтаже заглушек распределительных валов применяется пластиковая киянка, легкими ударами которой деталь устанавливается на штатное место. При установке шкива коленчатого вала требуется применять новый болт крепления, который тянется с моментом 30 Н/м, а затем доворачивается на угол 75-85º.

Альтернативный метод установки фаз газораспределения:

  1. Вращением коленчатого вала выставить положение шестерен распредвалов, соответствующее верхней мертвой точке в первом цилиндре. При этом спица с эмблемой «Рено» на шкиве вала выпускных клапанов расположена сверху, а впускных — снизу. Точность положения определяет помощник путем установки длинной отвертки в свечной колодец первого цилиндра.
  2. Нанести на шестерни тонкие метки несмываемым маркером, которые определяют взаимное положение деталей. Далее коленчатый вал не вращается.
  3. Нанести аналогичную метку на зубчатый венец маховика и картер. Метка позволяет фиксировать положение коленчатого вала.
  4. Ослабить натяжение и аккуратно снять ремень привода валов, не нарушая их взаимного расположения. После демонтажа ремешка распределительные валы провернутся на небольшой угол под воздействием силы сжатых клапанных пружин.
  5. Провести замену роликов.
  6. Одеть ремень на шестерни. Перед этим требуется свести распределительные валы до совпадения меток. Вал выпускных клапанов проворачивается по часовой стрелке за гайку крепления. Выставляется против часовой стрелки при помощи подручного приспособления. Устройство представляет собой отрезок трубы со штифтами, которые вставляются в отверстия или спицы на шестерне. Установка валов выполняется помощником, который удерживает их в требуемом положении.
  7. После одевания ремня проверить совпадение меток на всех валах.
  8. Натянуть ремешок и аккуратно прокрутить двигатель за коленчатый вал на два оборота. При совпадении меток можно приступить к сборке агрегата.

Встречается третий метод установки фаз газораспределения на моторах Рено 1,6 л 16 клапанов, при котором используется фиксирующий штифт и нанесение меток на шестерни маркером.

Ряд этапов замены ремня показаны на фото.

Сколько стоят ремни ГРМ?

Рекомендуется заменять детали комплектом с использованием оригинальных изделий. Аналоги, имеющие низкую цену, позволят сэкономить не более 1000-1200 рублей на комплекте. Но риск досрочного выхода узла из строя многократно увеличивается.

Наименование детали и каталожный номерЦена, руб
Ремень на 8-клапанный двигатель, 8200939081800
Ремень на 16-клапанный двигатель, 82010696991400
Ролик натяжения на 8-клапанный мотор, 82009081802200
Ролик натяжения на 16-клапанный мотор, 7700108117По отдельности не поставляется
Обводной ролик 16-клапанного двигателя, 7700107150Аналогично
Ремкомплект (ремень и ролики) на 8-клапанный мотор, 130С17480R3000
Ремкомплект (ремень и ролики) на 16-клапанный мотор, 77014770144300
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

Видео «Замена ремня на 16-клапанном моторе»

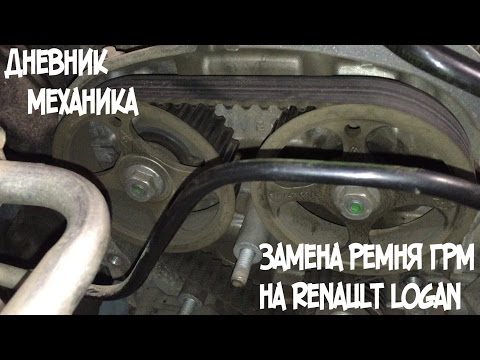

Замена ремня на 16-клапанном моторе представлена от канала «Дневник механика».
