Причины почему гудит насос ГУРа и ремонт гидроусилителя руля своими руками

Насосный механизм — основной элемент в системе ГУР, предназначенной для упрощения процедуры управления рулевым колесом. Ремонт насоса гидроусилителя руля своими руками или с помощью специалистов рекомендуется выполнять при обнаружении первых признаков неисправности.

Устройство гидроусилителя руля

Конструктивно система гидравлического усилителя в автомобиле состоит из следующих элементов:

  1. Насосный механизм. Этот узел используется для поддержания необходимого уровня давления и обеспечения эффективной циркуляции смазочной жидкости по магистралям системы. Насос устанавливается на силовом агрегате в моторном отсеке. Его активация начинается в результате воздействия ременной передачи от коленчатого вала. В основном на ГУРах устанавливается оборудование пластинчатого типа.
  2. Распределительное устройство. Представляет собой высокоточный механизм, использующийся для направления потоков смазочного вещества в определенную полость гидравлического цилиндра, а затем в расширительный резервуар. Данный элемент монтируется на компонентах рулевого приводного устройства или на валу самого механизма. В зависимости от производителя авто, распределители бывают осевыми и роторными. В первом случае подвижный элемент выполнен в виде золотника и перемещается поступательно, во втором — вращается.
  3. Гидравлический цилиндр предназначен для проворачивания колес под воздействием поршня и штока. Сам механизм монтируется в рулевую систему либо встраивается между компонентами приводного устройства и корпусом.
  4. Расширительный резервуар — бачок, в котором собирается смазочная жидкость. Данная емкость оборудуется фильтрующим устройством и щупом для диагностики уровня расходного вещества. Смазочный материал предназначен для обработки всех элементов повышенного трения. Также он используется для передачи усилия от насосного механизма к гидравлическому цилиндру.
  5. Соединительные магистрали повышенного давления. Используются для циркуляции смазочной жидкости между насосным устройством, распределительным узлом и гидроцилиндром. С помощью патрубков соединены все основные элементы системы. Из расширительного резервуара в насосный узел и из распределительного устройства в бак смазка подается по магистралям пониженного давления.

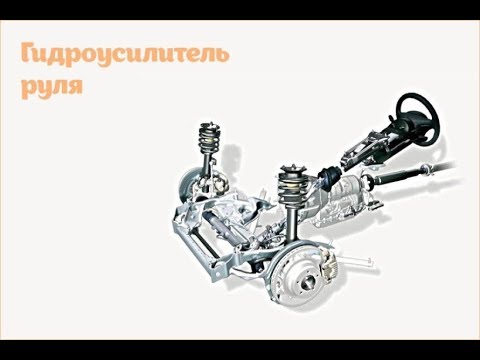

Пользователь Павел Ковалев подробно рассказал об устройстве и принципе действия системы гидравлического усиления руля.

Основные причины возникновения гула в насосе ГУРа

Чтобы определить, почему при вращении гудит узел, надо ознакомиться с происхождением неисправности:

  1. Пониженный уровень смазочного вещества в бачке ГУР. Диагностика выполняется визуально, для этого надо открыть капот и оценить уровень жидкости в резервуаре. В идеале он должен располагаться между метками МИН и МАХ. Если уровень смазки меньше нижней отметки, требуется восполнить ее объем путем долива. Но перед добавлением необходимо определить и устранить причину, по которой произошла утечка, обычно она заключается в повреждении хомутов и магистралей.
  2. Появление гула при повороте может быть обусловлено несоответствием залитого смазочного вещества тому, который рекомендует производитель авто. Такая проблема, помимо шума, приведет к серьезным поломкам. Возможно, смазочный материал соответствует спецификации, но он не предназначен для использования в определенных климатических условиях. К примеру, при сильном морозе.
  3. Плохое качество либо загрязнение смазки. Низкокачественная жидкость быстро потеряет свои свойства и агрегат начнет гудеть. Кроме шума, для поворота колеса придется прикладывать больше усилий, тогда надо выполнить проверку качества смазки. Если вещество скомковалось в резервуаре и заметно потемнело, то оно подлежит замене. Для диагностики можно набрать шприцем немного жидкости и капнуть ею на бумагу — не допускается серый, черный и коричневый оттенок смазки.
  4. Несоблюдение интервалов замены масла в ГУР. Точно срок эксплуатации вещества указывается в сервисной документации к машине. Обычно менять смазку надо один раз в два года либо через 70-100 тысяч км пробега. Если в систему был залит низкокачественный расходный материал, замена потребуется раньше.
  5. Завоздушивание. Такая проблема особенно опасна для ГУР, в частности, для насосного механизма. Для определения появления воздушной пробки нужно посмотреть на расширительный резервуар — в нем не должно быть пены. При ее наличии потребуется прокачка системы либо полная замена смазочного вещества.
  6. Неполадки в работе рулевой рейки. Для поиска неисправности требуется визуально оценить состояние узла. Если рейка повреждена, то в ее корпусе образуется стук, также он может раздаваться со стороны переднего колеса — левого или правого. К причинам проблемы относятся износ прокладок, повреждение пыльников тяг, образование загрязнений на рейке. Это приводит не только к появлению стука, но и к утечке рабочей жидкости. Для устранения неисправности потребуется ремонт с заменой комплектующих элементов.
  7. Ослабление приводного ремешка гидравлического руля, определить эту проблему просто. Проверить неисправность нужно после поездки — при проскальзывании по шкивам изделие перегревается, необходимо потрогать его рукой. Если ремень ослаб, его надо натянуть, но нужно знать усилие затяжки. При отсутствии сервисного мануала для решения проблемы следует обратиться на СТО. Если ремешок сильно изношен, о чем сообщат повреждения на его структуре, то он подлежит замене.
  8. Неполадки в работе насосного механизма ГУР. Такая проблема считается серьезной, к «симптомам» относится необходимость прикладывания усилия при прокручивании рулевого колеса. Причины проблемы будут разными, начиная от износа подшипников и заканчивая поломкой крыльчатки и сальников.

Не допускается эксплуатация автомобиля с неисправной рулевой рейкой, это приведет к ее заклиниванию и, как следствие — к ДТП.

Необходимо использовать только оригинальные масла. Залив контрафактных жидкостей приведет к дорогостоящему ремонту составляющих компонентов системы ГУР.

Пользователь Илья Сидельников рассказал о возможных причинах появления гула в работе насосного механизма.

Почему гудит насос ГУРа «на холодную»?

Одна из основных причин, по которым насосный механизм гудит «на холодную», заключается в подсосе воздуха через патрубки пониженного давления. Чтобы избавиться от проблемы, нужно поставить два хомута на шланг, который идет от резервуара с жидкостью к насосу. Также надо произвести замену кольца, установленного на всасывающей магистрали самого механизма. При монтаже хомутов рекомендуется использовать маслоустойчивый герметик, им обрабатываются также места соединений.

Причина появления гула при обороте руля может заключаться в некачественной прокачке системы гидравлического усиления. Но это происходит редко. При данной проблеме на дне резервуара появится воздушный пузырь, его надо удалить с помощью шприца с подключенной трубкой.

Для устранения проблем можно:

  • поменять масляные магистрали;
  • заменить рейки;
  • установить новый насосный механизм;
  • произвести монтаж дополнительных хомутов.

Помимо этого, устранение неисправностей может заключаться в следующем:

  1. Выполнение замены уплотнительного колечка, расположенного на носовой части расширительного резервуара.
  2. Монтаж новой магистрали от бачка до насосного механизма. При установке места соединений обрабатываются маслоустойчивым герметиком.
  3. Выполнение процедуры удаления воздушных пробок из системы. На поверхности масла в бачке будут образовываться пузырьки. При осуществлении задачи надо подождать, пока они полностью не полопаются. Для удаления воздушной пробки на отключенном двигателе рулевое колесо проворачивается в разные стороны.

Для устранения проблемы гула на холодном моторе можно поменять уплотнительное кольцо на всасывающей магистрали давления. В результате длительной эксплуатации этот элемент становится менее эластичным и более жестким, что приводит к нарушению герметичности. В итоге через кольцо проходит воздух и образуется пробка, которая приводит к появлению стука и формированию пены в резервуаре. При установке нового колечка нужно воспользоваться маслоустойчивым герметиком.

Наличие загрязнений станет причиной появления сторонних звуков и приведет к быстрому износу элементов насосного устройства. Кроме стуков для прокручивания руля потребуется прикладывать больше усилий. Отложения, скопившиеся на дне расширительного бака, надо удалить, также диагностике и замене при необходимости подлежит фильтрующее устройство. Этот элемент должен плотно прилегать к стенкам резервуара и быть чистым, если удалить грязь не получается, то бак заменяется. Рекомендуется выполнить демонтаж и промывку рейки от загрязнений, поменять резиновые элементы, для этого потребуется ремкомплект.

Следующая причина появления шума — износ внешнего подшипникового устройства насосного механизма. Для его замены узел не придется полностью разбирать. Чтобы снизить уровень гула и уменьшить усилия на рулевом колесе, можно использовать специальные присадки, которые способствуют увеличению четкости работы системы. Такие вещества позволяют защитить элементы ГУР от быстрого износа, если уровень смазки значительно снижен. Но использовать присадки целесообразно в случаях, когда система работает нормально и масло в ней качественное.

Пользователь Владимир Анатольевич в видеоролике показал, как может гудеть насос ГУР при попадании воздуха внутрь системы.

При покупке масла для ГУР обязательно надо обратить внимание на температурные параметры смазки, чтобы она могла работать при сильном морозе.

Почему гудит насос ГУРа «на горячую»?

Причин, по которым прогретый насосный механизм шумит, может быть несколько:

  1. Проблема в износе элементов самого узла. Если насос неисправен и его детали подлежат замене, вибрация рулевого колеса будет проявляться при прогреве силового агрегата. Чтобы отремонтировать устройство, необходимо заранее приобрести ремкомплект для определенной модели авто.
  2. Неисправность насоса или использование некачественного смазочного материала. Стуки будут раздаваться на прогретом силовом агрегате. Причем звуки явно проявляются на пониженных оборотах и пропадают, когда они увеличиваются. Насосный механизм либо заменяется полностью, либо в систему ГУР заливается более густая смазка.
  3. Использование отработавшего масла. Контрафактные средства могут потерять свои свойства при первом же прогреве двигателя машины. Из-за этого насосный механизм не сможет создать нужное давление в гидравлической системе. Для устранения неисправности смазка меняется на новую. Рекомендуется использовать оригинальное вещество, но перед его заливом выполнить промывку всех элементов системы, это позволит удалить остатки старого масла.
  4. Проблемы в работе рулевой рейки. Если смазочное вещество прогревается, оно становится не таким вязким. Возможно просачивание расходного материала через сальники, особенно, если эти элементы изношены и повреждены.

Канал Chevrolet Aveo подробно рассказал о причинах неисправностей в работе ГУР и шуме насоса «на горячую».

Можно ли ездить, если ГУР гудит?

Система гидравлического усиления не блокирует работу рулевого колеса, поэтому использование автомобиля при гуле допускается. Просто для прокручивания руля придется прилагать больше усилий, а управление не будет таким комфортным и удобным. Использование авто допускается и при течи смазочного материала. Но это все нежелательно делать, чтобы полностью не вывести систему ГУР из строя.

По конструкции данный узел, грубо говоря, представляет собой продолжение рулевой рейки без усилителей. Имеется два вала, один из них идет от руля, а другой — к колесам авто. Между собой они сцеплены посредством червячной передачи. Если смазочное вещество полностью выйдет из системы или сломается насосный механизм, у водителя все равно останется возможность управления над машиной. Само сцепление между валами не разорвется.

Как отремонтировать насос гидроусилителя руля своими руками?

Для ремонта насоса гидроусилителя руля своими руками механизм придется демонтировать и полностью разобрать.

Это потребует подготовки инструментов и материалов:

  • гаечный ключ на 12 и комплект головок;
  • съемное приспособление для демонтажа стопорных колец;
  • ремкомплект для насоса ГУР;
  • при его отсутствии понадобятся две шайбы и прокладка заднего кожуха;
  • два уплотнительных элемента;
  • сальник;
  • подшипниковое устройство, его диаметр должен составить 3,5 см;
  • технический шприц с подсоединенным шлангом, потребуется для удаления старого масла из системы;
  • емкость для сбора смазочной жидкости;
  • верстак или чистый стол, на котором будет производиться разбор насосного устройства;
  • мелкозернистая наждачная бумага, а также чистая ветошь без ворса.

Демонтаж насоса

Процедура снятия насосного устройства производится так:

  1. Открывается моторный отсек, гаечным ключом ослабляется болт, фиксирующий узел на скобе. Для откручивания используется отверстие, расположенное в шкиве.
  2. Затем полностью откручивается стопорная гайка натяжительного устройства, производится демонтаж приводного ремешка.
  3. С помощью шприца с подключенным патрубком надо полностью выкачать смазочное вещество из резервуара под капотом. Слив жидкости выполняется в заранее подготовленную емкость. Для полного удаления смазки из бачка рулевое колесо проворачивается до упора в крайнее левое и правое положения. Эту процедуру надо повторить несколько раз, пока магистрали не будут полностью очищены.
  4. Затем ослабляется хомут на патрубке, который идет от расширительного резервуара. Сам шланг после этого демонтируется.
  5. Выкручивается винт, крепящий магистраль высокого давления. Она идет от насосного механизма в систему.
  6. Извлекается осевой болт, который крепит устройство на скобе. Вместо этого элемента устанавливается отвертка или стальной прут соответствующего диаметра. Это позволит застопорить на месте вал и предотвратить его проворачивание. Затем выкручивается гайка, которая крепит шкив насосного механизма.
  7. Устройство извлекается, для этого его надо потянуть вверх.

Пользователь Игорь Наконечный подробно рассказал о процедуре демонтажа насосного механизма с автомобиля на примере модели Чери Амулет.

Разборка и ремонт устройства

Процедура разбора и устранения дефектов выполняется так:

  1. Сначала насосный механизм ставится на чистую поверхность. С его корпуса убираются остатки смазочной жидкости и загрязнений.
  2. Используя съемник, производится удаление стопорного кольца подшипникового устройства.
  3. Гаечным ключом выкручиваются винты, фиксирующие заднюю крышку. Ее необходимо осторожно поддеть с помощью отвертки. После этого крышка извлекается. При этом надо следить, чтобы лопасти роторного механизма не выпали из корпуса, их нужно аккуратно извлечь.
  4. Демонтированные детали кладутся на поверхность стола. Желательно их положить на заранее промаркированные бумажки, это позволит предотвратить проблемы при дальнейшей сборке. Рекомендуется запомнить положение данных элементов в собранном виде. При выполнении монтажа закругленную часть лопастей необходимо установить наружу.
  5. Производится снятие пластины, а также всех составляющих элементов, расположенных под ней.
  6. Выбивается шкив, но при этом нельзя бить по устройству сильно. Это делается аккуратно, по валу надо постукивать отверткой.
  7. Производится демонтаж подшипникового устройства со шкива насосного механизма. Если деталь изношена и на ее поверхности имеются неровности, то она подлежит замене.
  8. Выполняется проверка всех составляющих компонентов насосного устройства на наличие дефектов и износа. При необходимости производится очистка деталей от загрязнений и шероховатостей. Для выполнения задачи используется мелкозернистая наждачная бумага. Если своевременно произвести очистку, это позволит уменьшить зазоры и увеличить ресурс эксплуатации насоса в целом.
  9. Процедура сборки осуществляется в обратном порядке. При выполнении задачи надо произвести замену сальника, уплотнительных элементов, а также шайб.

Что делать, если насос гидроусилителя руля гудит после замены?

Если была выполнена смена насосного механизма ГУР своими руками, а шум остался, есть несколько вариантов. Иногда это связано с ошибкой, допущенной при установке механизма либо использованием менее густой смазки. При длительной эксплуатации между плоскостью статорного кольца и пластинами роторного устройства появляется выработка. Образование неровностей на поверхности механизма может привести к вибрированию пластин.

Для решения проблемы необходимо залить качественное масло, которое рекомендовано производителем авто. Появление шумов иногда связано с заменой магистрали высокого давления ГУР, сам патрубок может быть некачественным. Возможно, вместо необходимой трубы был установлен обычный гидравлический шланг. Это приведет к образованию пробок и появлению шумов. Чтобы ликвидировать проблему, от завоздушивания необходимо избавиться.

Замена масла ГУР

Поменять рабочую жидкость в системе можно так:

  1. Двигатель автомобиля останавливается, открывается моторный отсек.
  2. Передняя часть транспортного средства ставится на домкрат, необходимо приподнять оба колеса. Они должны вращаться свободно.
  3. На расширительном резервуаре ГУР выкручивается крышка.
  4. Подготавливается емкость для сбора старого масла. С помощью шприца, к которому подсоединяется трубка, из системы откачивается смазочное вещество.
  5. Используя пассатижи, разжимается хомут на обратном патрубке, подключенном к насосному устройству. Затем этот шланг отсоединяется.
  6. На штуцер устанавливается заглушка, ее можно сделать из ветоши (она должна быть чистой), старого патрубка либо свечи зажигания. Элемент надо надежно зафиксировать.
  7. Один конец отсоединенной магистрали с расширительного резервуара опускается в бутылку или другую емкость, куда будет собираться «отработка». Понадобится помощь еще одного человека. Один держит бутылку, а другой прокручивает рулевое колесо в крайнее левое и правое положения. Это приведет к выкачке смазочного вещества из системы. Должно выйти около половины литра.
  8. После этого производится промывка всех магистралей. В резервуар наливается около двухсот грамм свежей смазки, процедура прокачки жидкости повторяется.
  9. После того, как промывка будет завершена, заглушка удаляется. Вместо нее подсоединяется шланг, производится фиксация хомута.
  10. В резервуар заливается свежее масло, при выполнении задачи необходимо прокручивать рулевое колесо. В крайнем левом и правом положениях его надо удерживать на протяжении нескольких секунд.
  11. Процедуру замены можно считать завершенной, когда воздушные пузырьки перестанут выходить из резервуара. Важно, чтобы воздух полностью покинул систему. В противном случае проблема гула останется, а в бачке появятся пузырьки.

Канал «Гараж№6» подробно рассказал о процедуре замены смазочной жидкости в системе ГУР автомобиля с описанием всех особенностей этого процесса.

Советы по эксплуатации гидроусилителя руля

Рекомендации, которые позволят увеличить ресурс использования системы ГУР:

  1. Всегда надо следить за уровнем смазки в бачке, при недостатке жидкость добавляется. Важно вовремя производить замену вещества и контролировать его состояние. При покупке нового масла необходимо проверять его качество на цвет и запах.
  2. Руль нельзя задерживать долго в крайнем левом либо правом положениях, более, чем на пять секунд. Это приводит к образованию избыточной нагрузки на насосный механизм, функционирующий без охлаждения.
  3. В момент, когда автомобиль ставится на стоянку, необходимо следить за тем, чтобы колеса были в прямом положении. Это позволит снизить нагрузку с системы ГУР при дальнейшем запуске силового агрегата. Особенно важно следить за этим в холодное время года, когда смазочное вещество быстро густеет.
  4. Нельзя затягивать с ремонтом системы. Если появляются признаки неисправности, нужно выполнять диагностику и искать причину проблемы. Эксплуатация авто с неработающим или дефектным ГУР допускается, но крайне нежелательна. Своевременный ремонт позволит устранить неисправность с меньшими финансовыми затратами.
  5. Всегда необходимо следить за состоянием рулевой рейки, в частности, за пыльниками и сальниками. Это позволит увеличить их ресурс эксплуатации и сэкономить деньги на дальнейшем ремонте.
  6. Не допускается длительное использование транспортного средства с поврежденными насосным устройством. Это станет причиной ускоренного износа и поломки распределительного механизма, а также составляющих элементов рулевой системы.
  7. Всегда надо следить за герметичностью ГУР. При наличии утечек выполняется полная диагностика всех мест соединений и уплотнителей. Проблемы должны быть своевременно ликвидированы.
  8. Периодически нужно производить диагностику натяжения приводного ремешка. Если есть необходимость, выполняется его регулировка.
  9. Один раз в 1-2 года нужно менять фильтр, расположенный в расширительном резервуаре.
