Работа датчиков инжекторных и карбюраторных двигателей ВАЗ: таблица типовых параметров

Оптимальная работа автомобильного двигателя зависит от многих параметров и устройств. Для обеспечения нормальной работоспособности моторы ВАЗ оснащаются различными датчиками, предназначенными для выполнения разных функций. Что нужно знать о диагностики и замене контроллеров и каковы параметры датчиков инжекторных двигателей ВАЗ таблица представлена в этой статье.

Типовые параметры работы инжекторных моторов ВАЗ

Проверка датчиков ВАЗ, как правило, осуществляется при обнаружении тех или иных проблем в работе контроллеров. Для диагностики желательно знать о том, какие неисправности датчиков ВАЗ могут произойти, это позволит быстро и правильно проверить устройство и своевременно заменить его. Итак, как проверить основные датчики ВАЗ и как их после этого заменить — читайте ниже.

Основные параметры контроллеров на инжекторных моторах ВАЗ
Основные параметры контроллеров на инжекторных моторах ВАЗ

Особенности, диагностика и замена элементов систем впрыска на ВАЗовских авто

Ниже рассмотрим основные контроллеры!

Холла

Есть несколько вариантов, как можно проверить датчик Холла ВАЗ:

  1. Использовать заведомо рабочее устройство для диагностики и установить его вместо штатного. Если после замены проблемы в работе двигателя прекратились, это говорит о неисправности регулятора.
  2. С помощью тестера произвести диагностику напряжения контроллера на его выводах. При нормальной работоспособности устройства напряжение должно составить от 0.4 до 11 вольт.

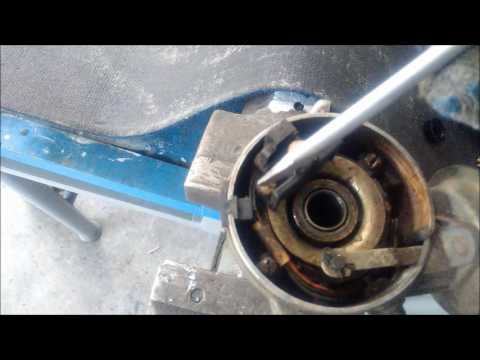

Процедура замены выполняется следующим образом (процесс описан на примере модели 2107):

  1. Сначала производится демонтаж распределительного устройства, выкручивается его крышка.
  2. Затем осуществляется демонтаж бегунка, для этого его надо потянуть немного вверх.
  3. Демонтируйте крышка и выкручивается болт, который фиксирует штекер.
  4. Также надо будет выкрутить болты, которые фиксируют пластину контроллера. После этого откручиваются винты, которые крепят вакуум-корректор.
  5. Далее, осуществляется демонтаж стопорного кольца, извлекается тяга вместе с самим корректором.
  6. Для отсоединения проводов необходимо будет раздвинуть зажимы.
  7. Вытаскивается опорная пластина, после чего откручиваются несколько болтов и производителя демонтаж контроллера. Производится монтаж нового контроллера, сборка осуществляется в обратной последовательности (автор видео — Андрей Грязнов).

Скорости

О выходе из строя данного регулятора могут сообщить такие симптомы:

  • на холостом ходу обороты силового агрегата плавают, если водитель не жмет на газ, это может привесит к произвольному отключению мотора;
  • показания стрелки спидометра плавают, устройство может в целом не работать;
  • увеличился расход горючего;
  • мощность силового агрегата снизилась.

Сам контроллер расположен на коробке передач. Для его замены нужно будет только поднять колесо на домкрат, отсоединить провода питания и демонтировать регулятор.

Уровня топлива

Датчик уровня топлива ВАЗ или ДУТ используется для обозначения оставшегося объема бензина в топливном баке. Причем сам датчик уровня топлива установлен в одном корпусе с бензонасосом. При его неисправности показания на приборной панели могут быть неточными.

Замена делается так (на примере модели 2110):

  1. Отключается аккумулятор, снимается заднее сиденье автомобиля. С помощью крестообразной отвертки выкручиваются болты, которые фиксируют люк бензонасоса, снимается крышка.
  2. После этого от разъема отсоединяются все подводящие к нему провода. Также необходимо отсоединить и все патрубки, которые подводятся к топливному насосу.
  3. Затем откручиваются гайки, фиксирующие прижимное кольцо. Если гайки заржавели, перед откручиванием обработайте их жидкостью WD-40.
  4. Сделав это, выкрутите болты,  которые фиксируют непосредственно сам датчик уровня топлива. Из кожуха насоса вытаскиваются направляющие, а крепления при этом нужно отогнуть отверткой.
  5. На завершающем этапе производится демонтаж крышки, после этого вы сможете получить доступ к ДУТ. Контроллер меняется, сборка насоса и остальных элементов осуществляется в обратном снятию порядке.

Фотогалерея «Меняем ДУТ своими руками»

Холостого хода

Если датчик холостого хода на ВАЗ выходит из строя, это чревато такими проблемами:

  • плавающие обороты, в частности, при включении дополнительных потребителей напряжения — оптики, отопителя, аудиосистемы и т.д.;
  • двигатель начнет троить;
  • при активации центральной передачи мотор может заглохнуть;
  • в некоторых случаях выход из строя РХХ может привести к вибрациям кузова;
  • появление на приборной панели индикатора Check, однако загорается он не во всех случаях.

Чтобы решить проблему неработоспособности устройства, датчик холостого хода ВАЗ можно либо почистить, либо заменить. Само устройство расположено напротив троса, который идет к педали газа, в частности, на дроссельной заслонке.

Датчик холостого хода ВАЗ фиксируется с помощью нескольких болтов:

  1. Для замены сначала следует выключить зажигание, а также АКБ.
  2. Затем необходимо извлечь разъем, для этого отключаются провода, подсоединенные к нему.
  3. Далее, с помощью отвертки выкручиваются болты и извлекается РХХ. Если же контроллер приклеен, то нужно будет демонтировать дроссельный узел и отключить устройство, при этом действуйте аккуратно (автор видео — канал Ovsiuk).

Коленвала

Датчик коленвала ВАЗ используется для синхронизации работы систем подачи горючего и зажигания. Диагностика ДПКВ может быть произведена несколькими способами.

Как проверить датчик коленвала:

  1. Для выполнения первого способа понадобится омметр, в данном случае сопротивление на обмотке должно варьироваться в районе 550-750 Ом. Если полученные в ходе проверки показатели немного отличаются, это не страшно, менять ДПКВ нужно в том случае, если отклонения значительные.
  2. Для выполнения второго метода диагностики вам понадобится вольтметр, трансформаторное устройство, а также измеритель индуктивности. Процедура замера сопротивления в данном случае должна осуществляться при комнатной температуре. При замере индуктивности оптимальные параметры должны составлять от 200 до 4000 миллигенри. С помощью мегаомметра производится замер сопротивления питания обмотки устройства в 500 вольт. Если ДПКВ исправный, то полученные значения должны быть не больше 20 Мом.

Чтобы заменить ДПКВ, делайте следующее:

  1. Сначала отключите зажигание и извлеките разъем девайса.
  2. Далее, с помощью гаечного ключа на 10 необходимо будет выкрутить фиксаторы анализатора и произвести демонтаж самого регулятора.
  3. После этого производится монтаж работоспособного устройства.
  4. Если регулятор меняется, то вам нужно будет повторить его первоначальное положение (автор видео о замене ДПКВ — канал В гараже у Сандро).

Лямбда-зонд

Лямбда-зонд ВАЗ представляет собой устройство, предназначение которого заключается в определении объема кислорода, присутствующего в выхлопных газах. Эти данные позволяют блоку управления правильно составить пропорции воздуха и топлива для образования горючей смеси. Само устройство расположено на приемной трубе глушителя, снизу.

Замена регулятора осуществляется так:

  1. Сначала отключите аккумулятор.
  2. После этого найдите контакт жгута с проводкой, эта цепь идет от лямбда-зонда и подключается к колодке. Штекер необходимо отключить.
  3. Когда второй контакт будет отсоединен, перейдите к первому, расположенному в приемной трубе. Используя гаечный ключ соответствующего размера, открутите гайку, фиксирующую регулятор.
  4. Демонтируйте лямбда-зонд и поменяйте его на новый.

Вы знаете назначение датчиков двигателя?

Опрос
Загрузка ... Загрузка ...

Видео «Вкратце о замене датчика распредвала на ВАЗе»

Подробнее о том, где расположен датчик распредвала ВАЗ и как произвести его замену в гаражных условиях, вы можете узнать из ролика ниже (автор видео — Vitashka Ronin).
