«Болезни» всех ВАЗовских стартеров и проверенные методы борьбы с ними

Неприятная ситуация, когда срочно нужно ехать, а вы не можете завести свой автомобиль. Причиной может быть поломка какого-то узла или детали. В статье рассматриваются ситуации, связанные со стартером, когда не заводится ВАЗ, стартер не крутит и другие. Дается инструкция по диагностике, снятию и ремонту пускового устройства вазовских автомобилей.

Распространенные проблемы со стартером и их причины

Стартер на классических моделях ВАЗов имеет похожую конструкцию, поэтому неисправности и причины их вызвавшие, аналогичны для всех моделей классики.

Конструкция пускового узла
Конструкция пускового узла

В таблице перечислены основные поломки стартера, вызвавшие их причины.

НеисправностьПричина
Во время запуска не срабатывает якорь и втягивающее реле.Разряженный аккумулятор, окисление клемм на АКБ, плохие контакты, обрыв, замыкание между витками в обмотках реле, обрыв в электросети.
При работе устройства слышны посторонние шумы.Неисправны втулки подшипника, вышли из строя шейки вала якоря, плохо закреплен корпус, сломана крышка, неправильная установка – перекос, сломаны зубья шестеренок.
Не крутит стартер ВАЗ или плохо работает.Плохой контакт на соединениях втягивающего, изношенные щетки, подгоревший коллектор.
При запуске реле срабатывает, но якорь еле крутится либо не вращается совсем.Недостаточный заряд аккумулятора, окисление на его полюсах, изношенные или залипшие щетки, подгоревший коллектор, пробои в обмотках, ослаблена затяжка либо окислились наконечники, неисправность щеточного узла.
Тяговое реле щелкает и отключается.Недостаточно заряжен аккумулятор, плохой контакт из-за окисления, замыкание или обрыв в обмотке.
Якорь вращается, коленвал не крутится.Пробуксовка муфты, сломан ее рычаг или выскакивает ось рычага, сломана буферная пружина.

Особенности диагностики механизма

Чтобы автозапуск своими руками на ВАЗ проходил без неприятных сюрпризов, нужно следить, в каком состоянии находятся детали стартера. Диагностика устройства состоит из проверки с помощью приборов и визуального осмотра комплектующих (автор видео — Михаил Майоров).

Для диагностирования стартер нужно демонтировать, очистить от загрязнений, и разобрать до мельчайших деталей. Все комплектующие необходимо почистить и высушить. При визуальном осмотре можно обнаружить обрыв обмоток, нарушение изоляции, износ, механические дефекты в виде царапин, задиров.

Диагностика пускового устройства
Диагностика пускового устройства

Мелкие дефекты поверхности устраняются с помощью мелкозернистой наждачки или путем шлифовки. Если нарушена межвитковая изоляция, изношены подшипники или щетки стартера ВАЗ, они подлежат замене. Окислившиеся контакты необходимо зачистить.

Для диагностики обмоток статора и якоря, следует снять заднюю крышку пускателя и отсоединить щеткодержатель. Мультиметром, выставленным на сопротивление, проверяется, есть ли замыкание обмоток на корпус. Если его нет, прибор будет показывать значение 10 кОм.

Обрыв обмотки также проверяется тестером. Для этого клеммы прибора следует подключить к выводам обмотки. Если сопротивление на тестере стремится к бесконечности, это может расцениваться как обрыв обмотки. Чтобы проверить обмотки якоря, нужно присоединить один провод от тестера к корпусу, а второй по очереди к контактным пластинам. Если замыкания нет, на приборе должно высвечиваться сопротивление не меньше 10 кОм.

Проверка узла мультиметром
Проверка узла мультиметром

Инструкция по снятию и ремонту стартера своими руками

Перед тем, как проверить стартер ВАЗ, его необходимо снять с машины. Это лучше делать на смотровой яме или приподнять машину домкратом, так как удобнее откручивать нижнее крепление агрегата.

Из инструментов нужно приготовить:

  • набор ключей;
  • торцовых головок:
  • вороток.

Чтобы снять стартер, необходимо выполнить последовательность действий:

  1. Сначала следует снять АКБ, легче будет добраться до нужного механизма.
  2. Далее из смотровой ямы отсоединить от тягового реле шпильки контактов, а также провода от генератора и пускателя.
  3. Затем снимается защита с двигателя путем выкручивания крепежных гаек.
  4. Ослабляются хомуты и крепежные гайки, снимается воздухосборник.
  5. Далее демонтируется теплоизоляционный щиток.
  6. Спустившись в смотровую яму, выкручиваем нижний болт крепления пускового устройства.
  7. Отсоединяем разъем проводов.
  8. Далее следует выкрутить два верхних болта крепления и снять устройство.

Демонтированное устройство готово к техосмотру и поиску неисправностей. Для этого придется его полностью разобрать. Ремонт стартера ВАЗ состоит в замене изношенных и неисправных деталей, обновлении изоляции, зачистке мелких механических повреждений.

Сборка осуществляется в обратном порядке. Присоединяются все провода. После сборки обязательно проверяется работоспособность узла.

Голосование

Вы разбирали самостоятельно стартер на классике?

Загрузка ... Загрузка ...

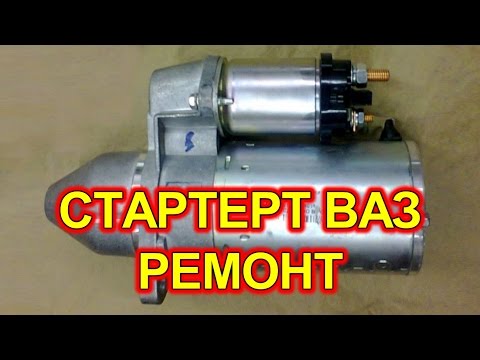

Видео «Демонтаж и установка пускателя»

В этом видео наглядно показывается, как демонтировать стартер на классику (автор ролика — Sergey Romanov).
