Изучаем, проверяем и меняем датчики педали тормоза и сцепления на Калине и Приоре

В зависимости от того, в каком положении находится педаль сцепления и выключатель сигнала торможения, контролер имеет возможность различить положение педалей. В данной статье особое внимание получит датчик педали тормоза Калина, а также датчик сцепления.

Описание датчика педали тормоза

Ниже мы узнаем, как работает он работает, а также как произвести замену.

Предназначение, местонахождение и принцип работы

Суть работы системы в том, чтобы при надавливании на тормоз в цилиндре начинал смещаться поршень. После этой манипуляции из впускного клапана в тормозную систему попадает жидкость. Она проходит по трубопроводам в сторону главного механизма колес, таким образом создавая подходящую ситуацию для смещения колодок к дискам и барабанам колес. Вследствие этого происходит контакт и последующее торможение. Сам контроллер включает стоп-сигналы.

Концевая деталь тормоза
Концевая деталь тормоза

Характерные неисправности и способы их устранения

При «общении» с автомобилем можно повстречаться с различными неполадками, но есть самая частая и надоедливая проблема. Эта проблема называется ошибкой Р0504, а по другому «Рассогласование датчиков педали тормоза».

Эта неисправность часто тормозит машину. Чтобы решить этот вопрос, необходимо отпустить педаль тормоза и отрегулировать зазор в датчике положения.

Регулировка производится достаточно просто:

  1. Необходимо подвесить небольшой, но увесистый груз в районе резиновой накладки на тормоз.
  2. Немного открутить гайку датчика и подвести белую деталь к тормозной педали так, чтобы между резьбой корпуса и белым наконечником был зазор 0,2- 0,5 мм. Датчик необходимо зафиксировать в таком положении.
Новая деталь для замены
Новая деталь для замены

Особенности диагностики

Для того, чтобы диагностировать работу, необходимо прозвонить сперва контакты по отдельности, а затем парно. Если 2 и 3 контакты прозваниваются приглушенно, это может говорить об их неисправности, особенно учитывая то, что остальные контакты издают громкие звуки (автор видео — Гараж у Стаса).

Инструкция по замене контроллера тормоза

  1. Откачать жидкость.
  2. Установить автомобиль на опорной стойке и снять колесо.
  3. Ключом отвернуть два штифта колес.
  4. Снять тормозной барабан.
  5. Затем при помощи отвертки вытащить крюк верхней стяжной пружины и снять деталь. Эту же манипуляцию произвести с нижней стяжной пружиной.
  6. Затем снять переднюю колодку и распорную планку, при этом отсоединив прижимную пружину и опустить колодку.
  7. Вывести рычаг колодки из отверстия стояночного тормоза, расправить шплинт и изъять его из привода стояночного тормоза.
  8. Снять шайбу и рычаг.
  9. Установить новую колодку, собрать деталь в обратной последовательности.
Задние дисковые тормоза на Лада Калина
Задние дисковые тормоза на Лада Калина

Описание датчика педали сцепления

Что это за устройство и как его заменить – ниже.

Предназначение, местонахождение и принцип работы

Датчик сцепления установлен прямо на педали сцепления. Он влияет на управление двигателя с электронной педалью газа и обеспечивает удобную и гибкую схему управления режимами машины. Сам по себе он выглядит как непримечательный выключатель, у которого есть режимы включения и выключения.

Характерные неисправности и способы их устранения

Если контроллер не фиксирует сигналы от сцепления, тогда есть риск возникновения ошибки 0830. Возникновение этой проблемы обычно заключается в неисправности датчика сцепления или в коротком замыкании или обрыве цепи. Чтобы исправить данное положение вещей, нужно выявить причины. То есть осмотреть контакты на предмет обрыва или коррозии.

Приспособление для замены на Лада Калина
Приспособление для замены на Лада Калина

Особенности диагностики

Чтобы диагностировать работу, необходимо в первую очередь визуально осмотреть его – нет ли где трещин или поломок. Затем прозвонить контакты, чтобы выявить замыкание или обрыв тросика. В случае обрыва, замыкания или коррозии проводов нужно демонтировать деталь. Как производится эта нехитрая манипуляция – ниже.

Инструкция по замене контроллера сцепления

  1. Необходимо проверить состояние наружных проводов.
  2. Открепить болты-саморезы и при помощи отвертки снять приспособление вместе с фиксирующими пластинами. Делать это следует только после проверки толкателя педали, чтобы убедиться, что он оказывает давление на контроллер.

Фотогалерея «Инструкция по демонтажу»

Голосование

Приходилось ли вам сталкиваться с ошибкой Р0504?

Загрузка ... Загрузка ...

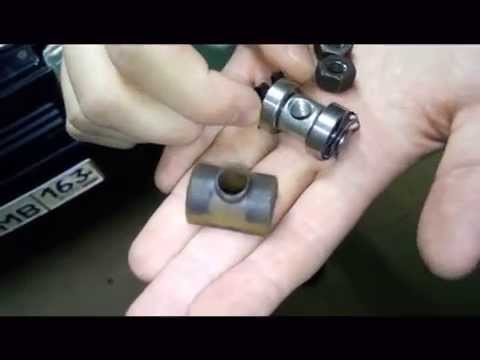

Видео «Устранение скрипа»

О том, как решить одну из проблем, связанных со сцеплением в автомобиле, можно узнать из видео от автора Константин Биянов.
